Автоматизированная система контроля клеевого слоя

/upload/iblock/c1f/c1f65786683e4aadd98bf64ba591bd81.jpg

Автоматизированная система контроля клеевого слоя

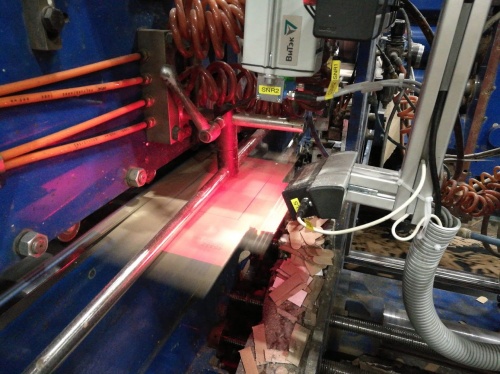

Для производителя упаковки из гофрокартона разработана, интегрирована в существующую производственную линию и введена в эксплуатацию автоматизированная система контроля клеевого слоя

НАЗНАЧЕНИЕ

Система предназначена для визуального контроля нанесения клеевых слоёв на изделия из гофрокартона перед их сборкой.


ОПИСАНИЕ
В процессе производства тары из гофрокартона, перед её сборкой выполняется нанесение клея, при этом могут возникать различные дефекты склейки: непроклейка (из-за отсутствия или недостаточного количества клея), вытекание клея (из-за избыточного нанесения клея или расположения клеевых слоёв лишком близко к границе клапана). Возникновение этих дефектов приводит к большому количеству рекламаций со стороны конечного потребителя. Система контроля нанесения клеевого слоя позволяет предупредить возникновение массового брака при производстве, своевременно информируя оператора о возникновении проблемы на участке.
Кроме того, за счет встроенных функций сохранения и просмотра результатов контроля, система обеспечивает  возможность последующей работы с сохраненными данными: оценка статистики брака, просмотр изображений обнаруженного брака, формирование отчетов и экспорт данных.

 Автоматизированная система контроля клеевого слоя позволяет осуществлять следующие виды визуального контроля:
  • Наличие заданного количества клеевых слоёв на клапане
  • Отсутствие слияния клеевых слоёв
  • Отсутствие разрывов клеевого слоя
  • Положение слоёв на клапане
КОМПОНЕНТЫ СИСТЕМЫ

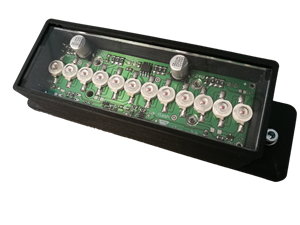

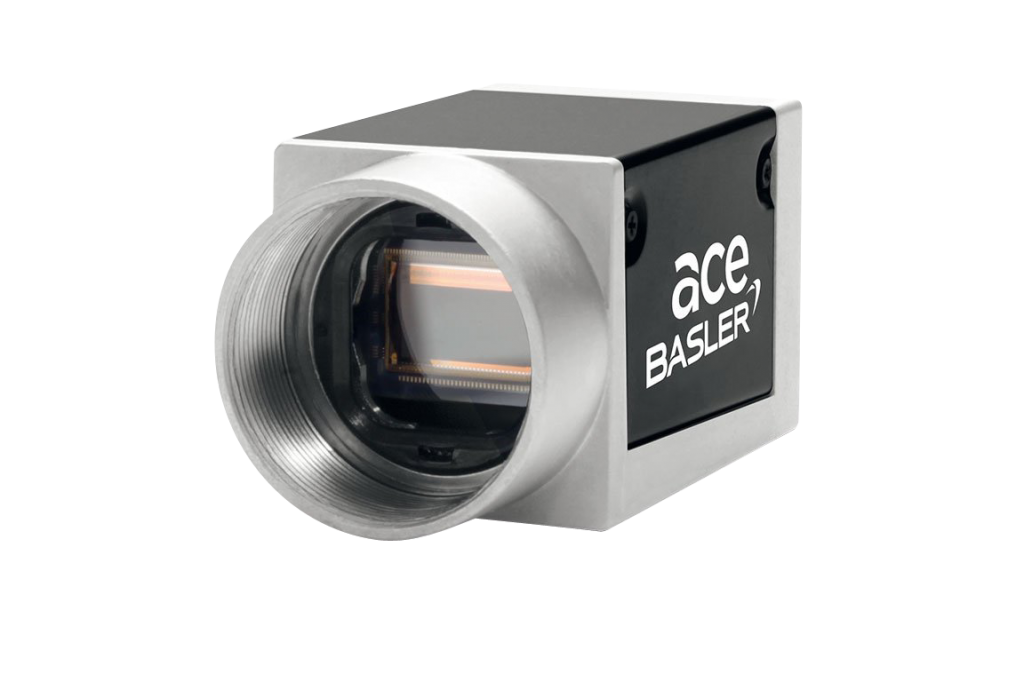

·    Подсистема захвата изображения, построенная на базе камер Basler и подсветки ВиТэк;

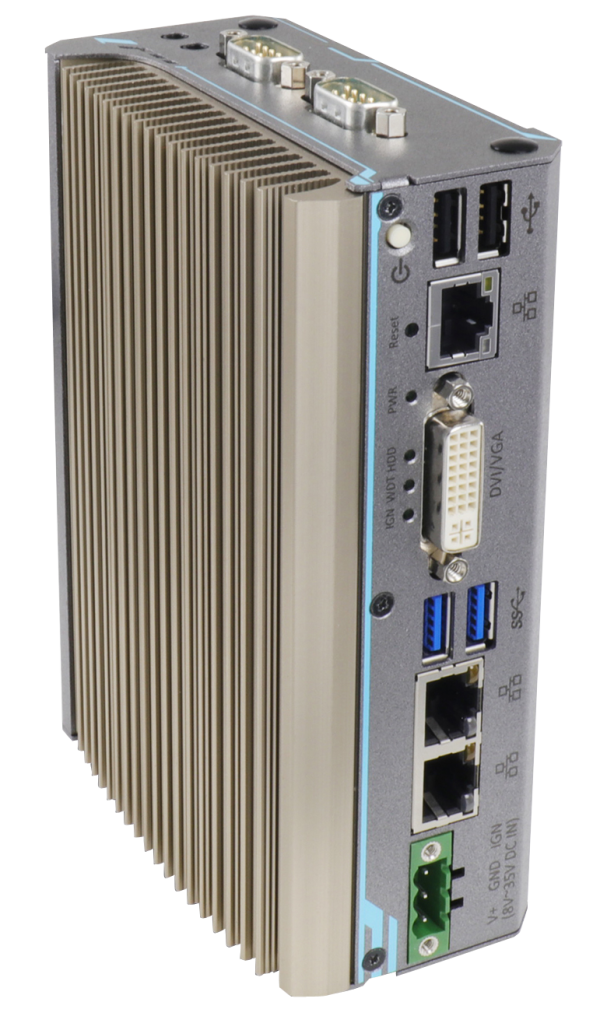

·    Вычислительная подсистема – промышленный компьютер Neousys Technology;

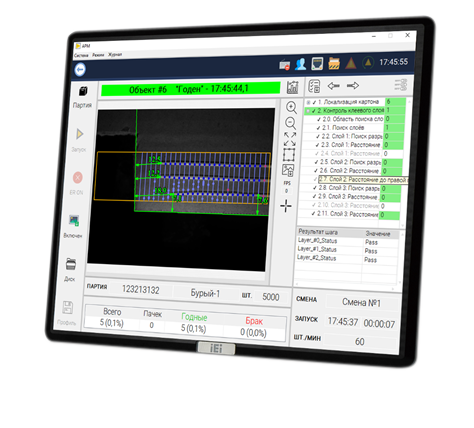

·    Рабочее место оператора – сенсорная панель и специальное программное обеспечение ВиТэк.
Ramos-1.pngRamos-2.pngRamos3.png       Ramos-5.png
