"ALCS" - Автоматизированная система машинного зрения для подсчёта количества батонов на сетке печи

Система предназначена для выполнения подсчета количества выпускаемой продукции (батонов) в процессе их движения по конвейерной ленте после изготовления в печи. Поддержка до трёх постов контроля (три линии производства).


Назначение

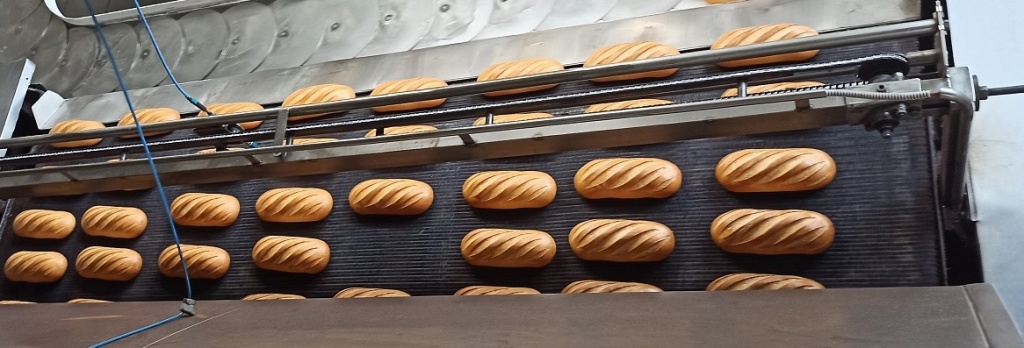

Система предназначена для выполнения подсчета количества выпускаемой продукции (батонов) в процессе их движения по конвейерной ленте после изготовления в печи.

Система построена на основе современных технологий машинного зрения и промышленных компонентов. Взаимодействие с человеком осуществляется при помощи интерфейса оператора с графическим интерфейсом.

Легко конфигурируется для других типов продукции.



Функциональные возможности

• Подсчет количества объектов, прошедших через область контроля;
• Автоматическое формирование отчётов по таймеру;
• Оценка производительности;
• Обнаружение значительного отклонения размера объекта от заданного;

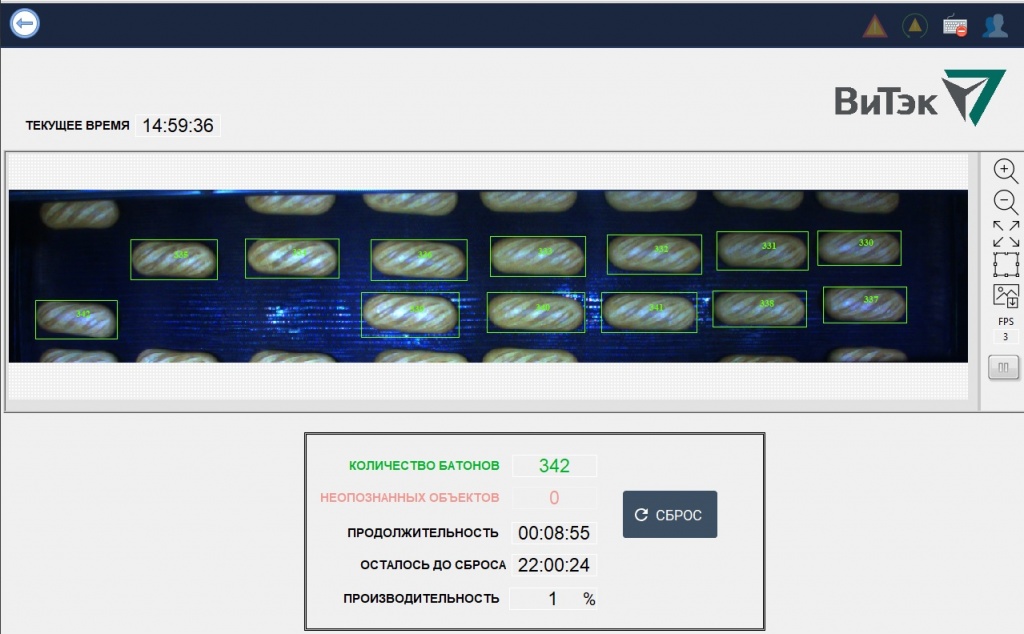

• Отображение результатов анализа и статистики на панели оператора;
• Сохранение статистической информации в базе данных;
• Режим архива для просмотра результатов работы системы;
• Сохранение конфигураций в профилях настроек БД;
• Авторизация пользователей.



Основные характеристики системы

Размер области контроля

3100x500 мм

Рабочее расстояние от камеры до конвейера

2500 мм

Пространственное разрешение оптической системы

2 мм/пикс

Скорость движения конвейера

0,17 м/с

Количество батонов в ряду

8

Температурные условия эксплуатации комплекса

от +10 до + 40 ℃

Количество постов контроля (количество линий)

3



Состав системы

Подсистема захвата изображений

ДГСШВ

Промышленные камеры LUCID Triton:

  • современные сенсоры SONY;
  • промышленный и компактный дизайн (IP67 - защита от воды и пыли);
  • расширенный температурный диапазон (от -20 до +55).

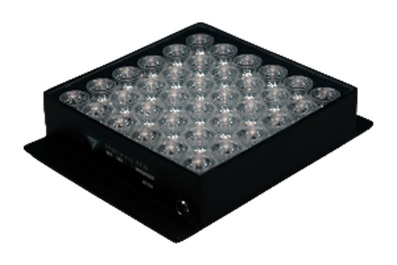

Модули импульсной подсветки ВиТэк-Автоматика В108

В108

  • отсутствие эффекта послесвечения;
  • длительность импульса подсветки 3-1600 мкс (программируемый параметр);
  • световой поток более 6000 лм;
  • фокусировка светового потока 10-120 градусов.

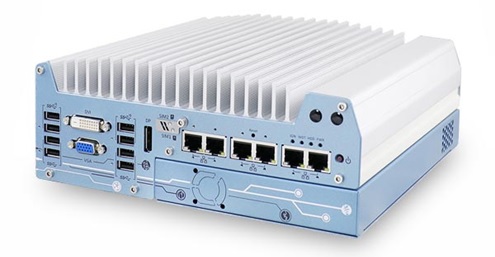

Вычислительная подсистема Neousys Nuvo 7006


  • промышленный безвентиляторный компьютер;
  • оптимальная конфигурация для задач машинного зрения;
  • возможность подключения до шести камер по Ethernet.
  • наличие цифровых вводов/выводов для выдачи внешних сигналов (останов линии, световая сигнализация)

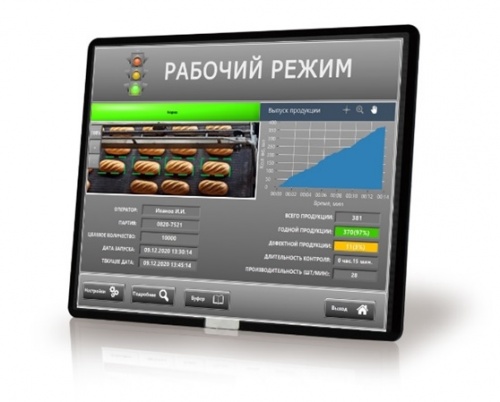

Рабочее место оператора


  • сенсорная панель (опция);
  • световая индикация (опция);
  • удобный графический интерфейс;
  • гибкая система конфигурации и настройки;
  • просмотр архивных данных.
