Модуль подсветки ВиТэк B108

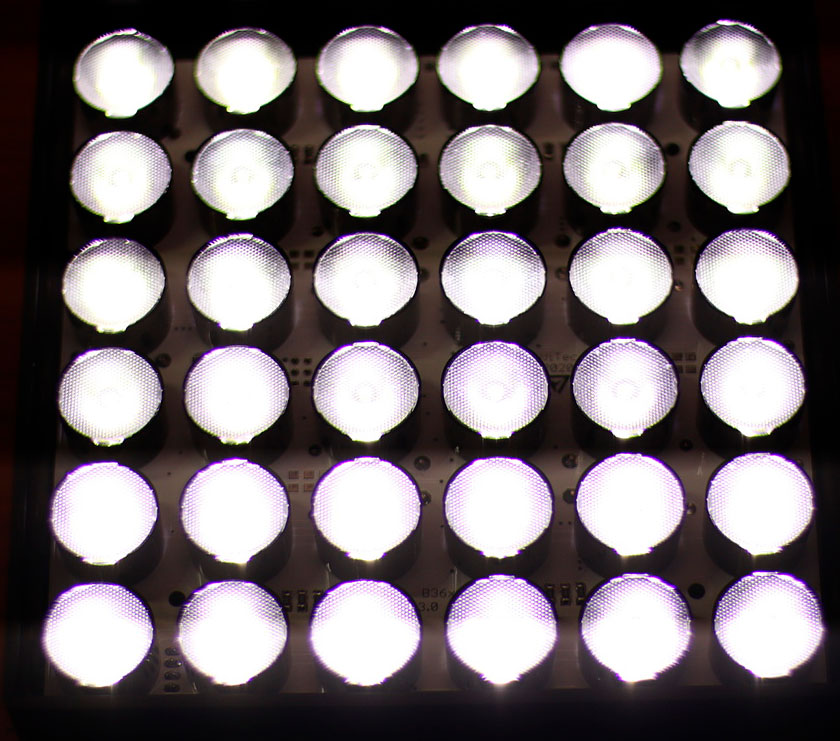

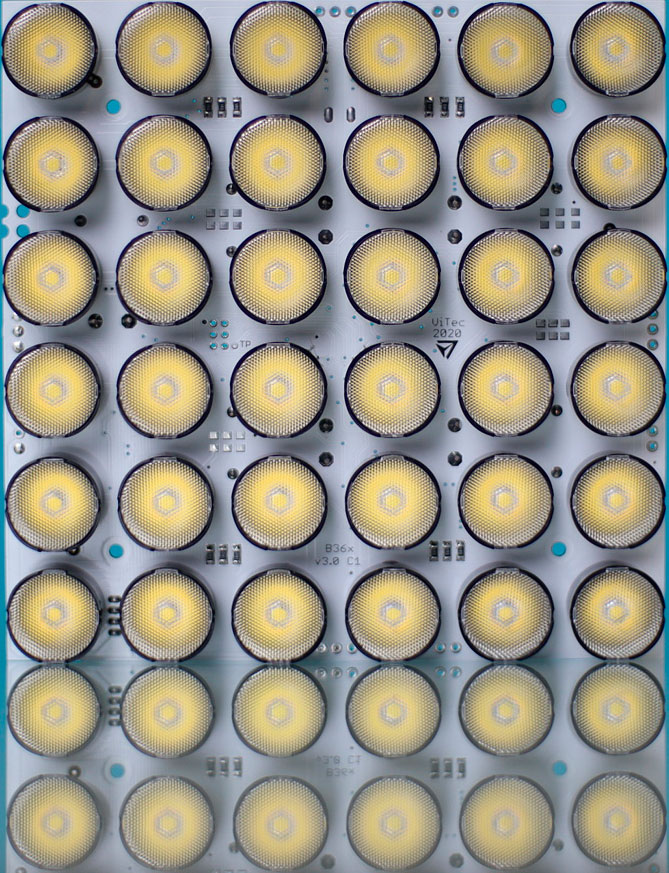

Линзованная подсветка предназначена для импульсной подсветки объектов в системах машинного зрения, в которых нет возможности смонтировать дополнительный источник света близко к объекту или где нужно на определенном участке создать требуемую интенсивность свечения. Отличительной особенностью модулей B108 является отсутствие послесвечения (кроме исполнения с белыми светодиодами, где оно и так минимизировано).

Модули могут быть изготовлены со светоизлучающими диодами следующих цветов:

• Инфракрасный — длина волны 730 или 850 или 940 нм;
• Красный — длина волны 620-630 нм;
• Зелёный — длина волны 520-530 нм;
• Синий — длина волны 440-450 нм;
• Белый с цветовой температурой 5000К.

По заказу возможна установка в один модуль диодов с несколькими длинами волн.

Основные характеристики:

• Мощность в импульсе, Вт не менее 108;
• Длительность импульса подсветки 3-1600 мкс (программируемый параметр);
• Световой поток более 6000 лм
• Фокусировка светового потока 12-120 градусов
• Дрожание фронта включения не более 1 мкс;
• Скважность импульсов подсветки не менее 8;
• Управление – гальваноразвязанное, 2,5...30 В;
• Напряжение питания – 10-27 В;
• Потребляемый ток в режиме покоя не более 40 мА;
• Управляющий ток 6...15 мА;

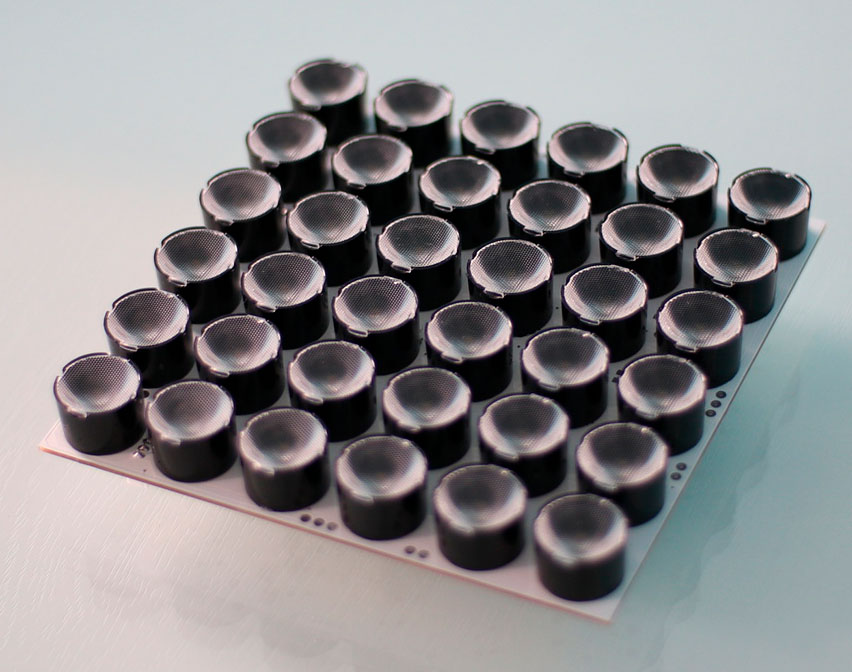

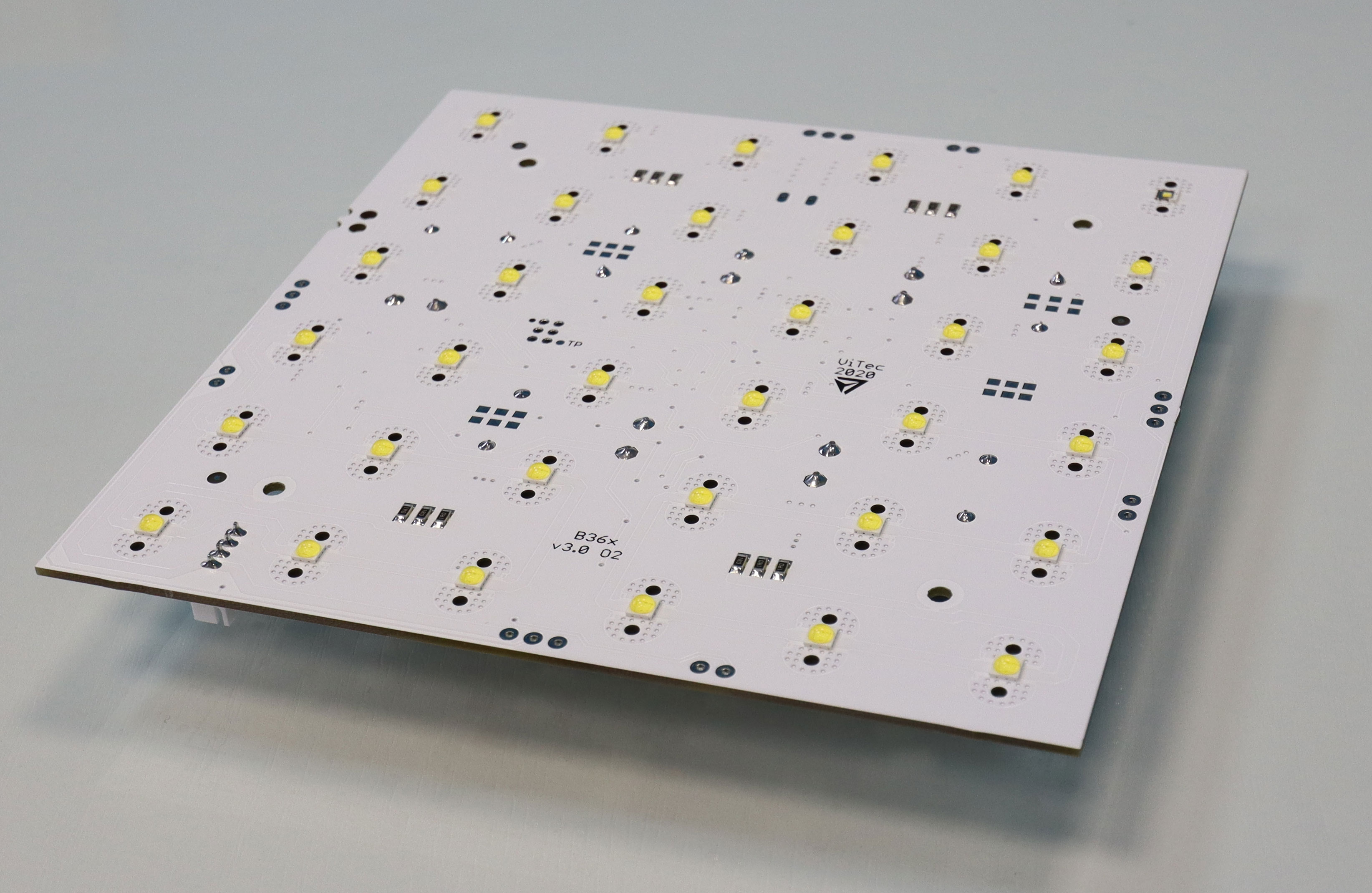

• Габариты модуля OEM 150 × 150 × 35 мм

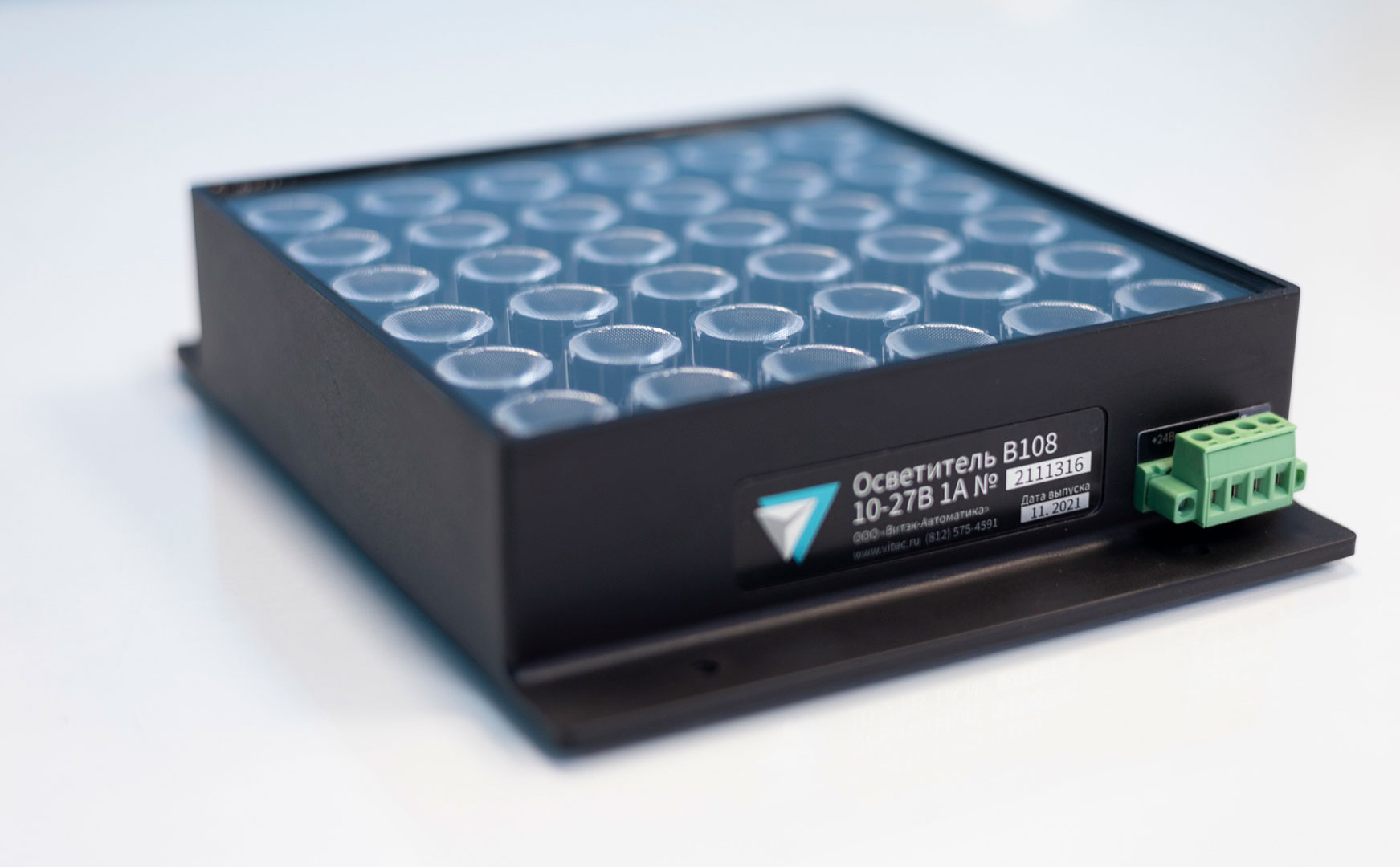

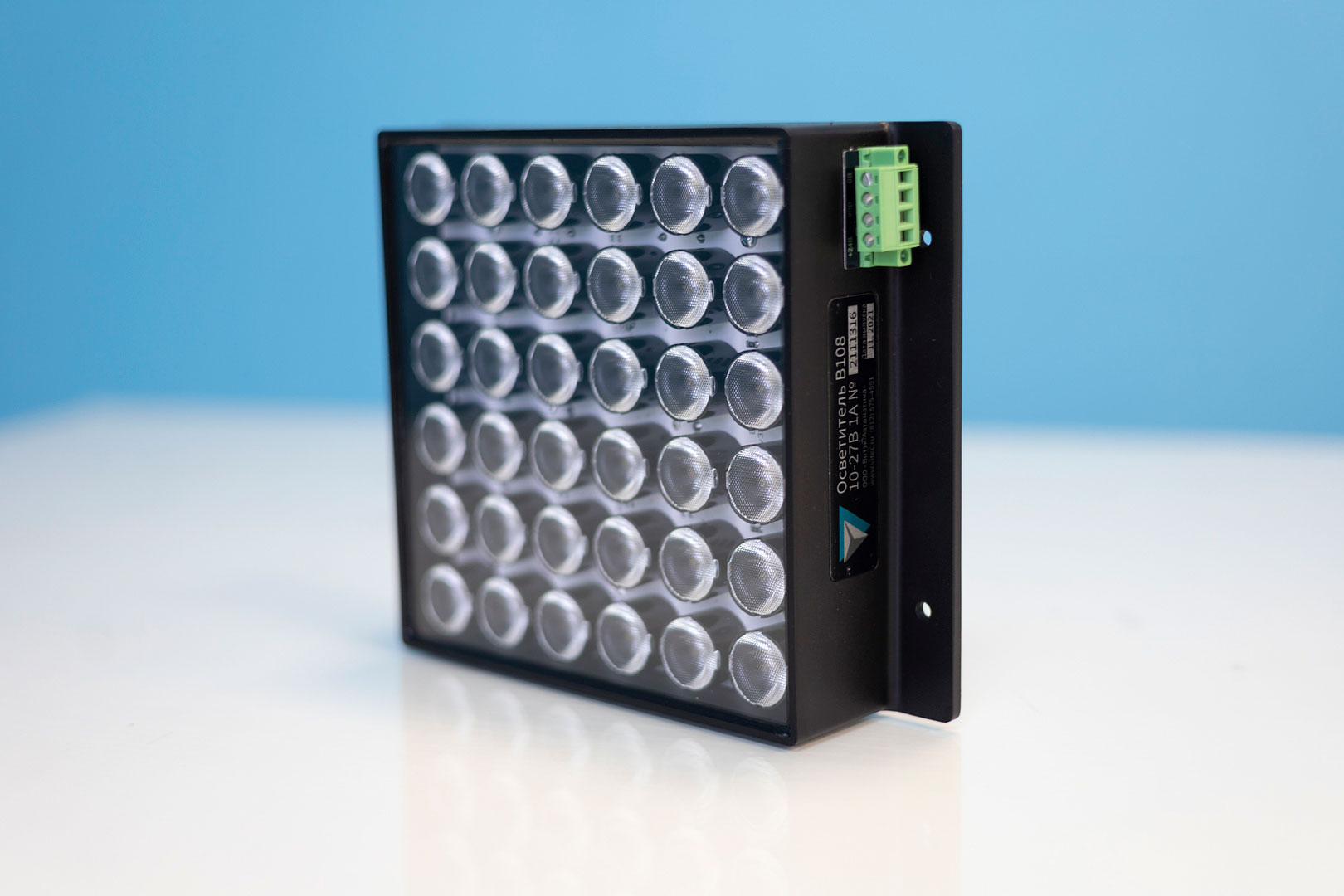

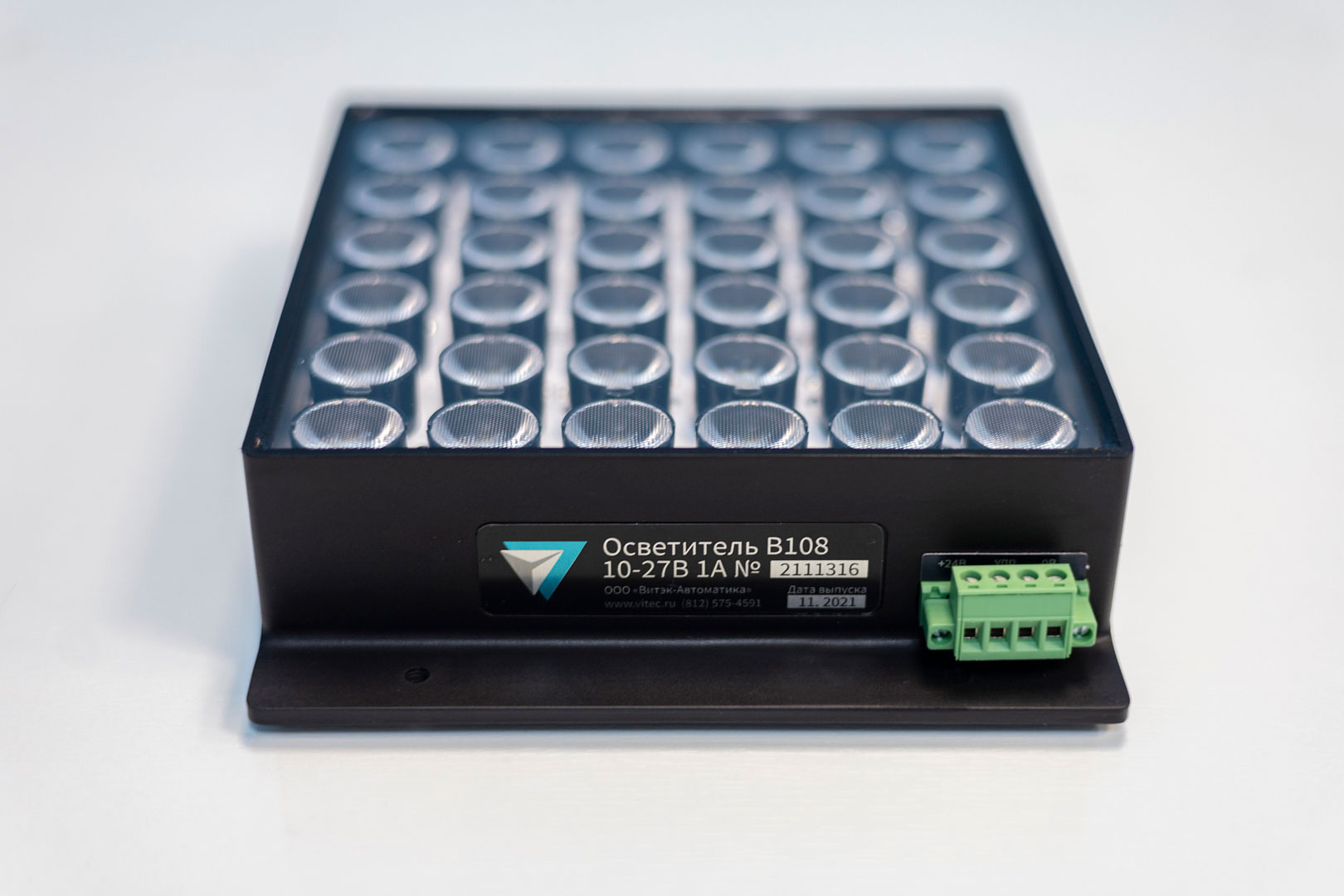

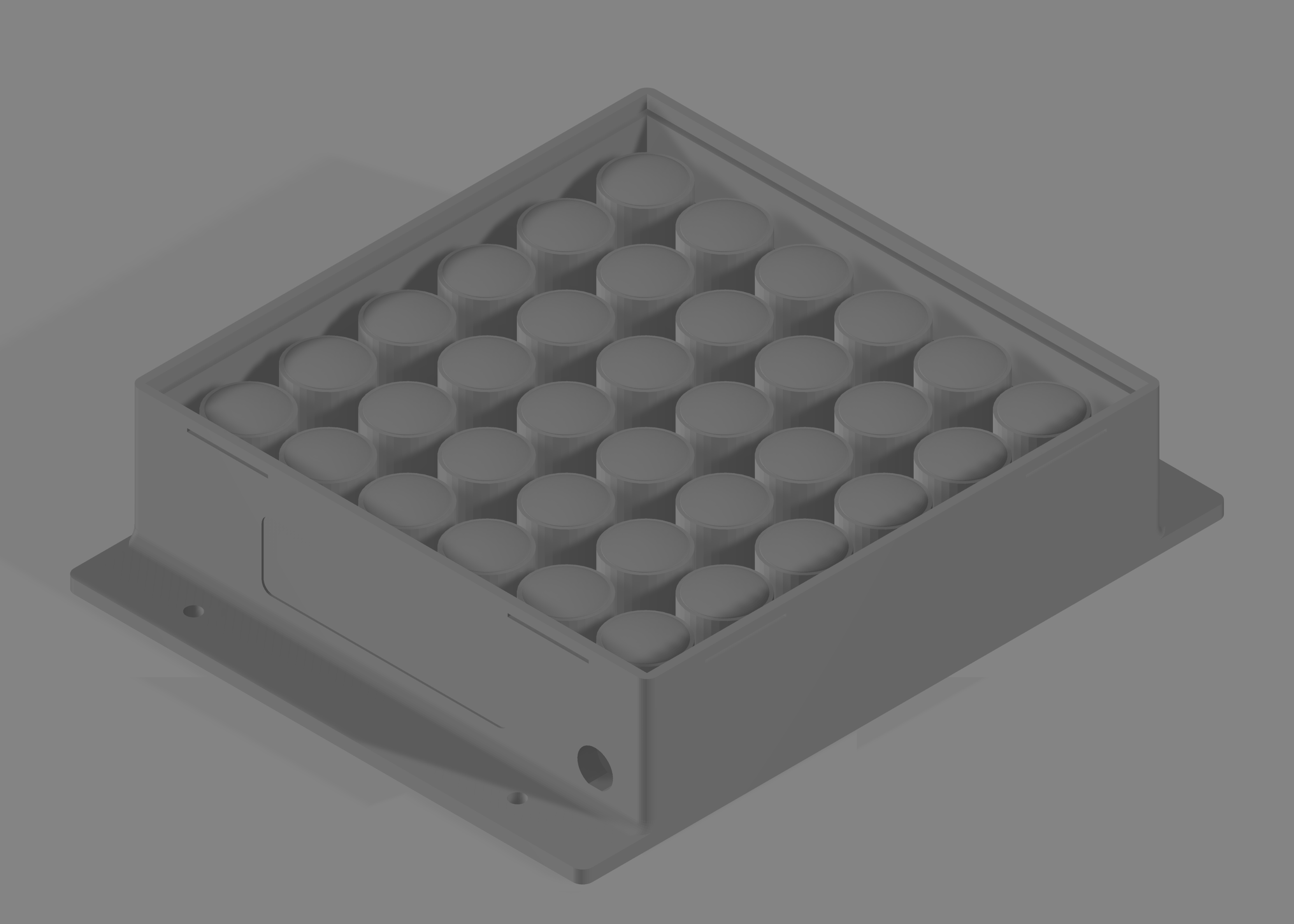

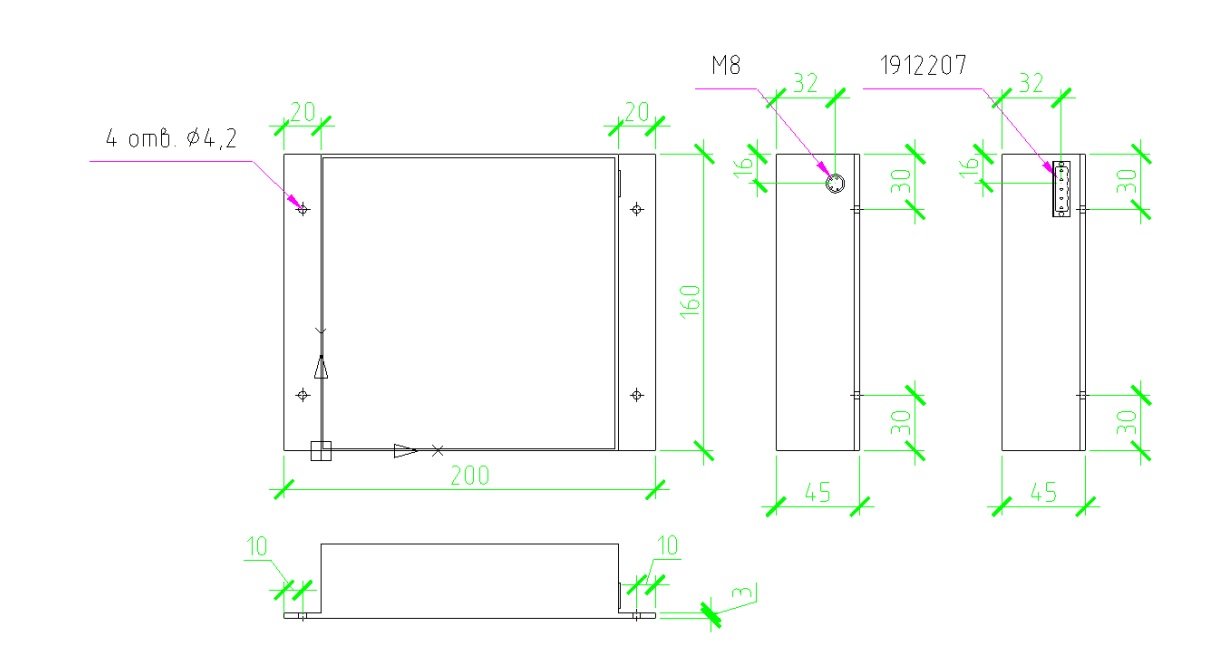

• Габариты модуля в корпусе 200 × 160 × 45 мм

Под заказ возможно изготовление модуля постоянного свечения.
Возможна установка матовых стёкол разной степени рассеивания.
Включён кабель длиной 2 м. При заказе длину кабеля можно изменить.
Варианты изготовления:

• направленного свечения. Формирует пучок света с телесным углом 20, 40 или 60° (задаётся при изготовлении). Может быть использована для засветки большой области либо при необходимости установки на расстоянии порядка 1-3 м от объекта. Например, на расстоянии 2 м и угле 20° создаёт пятно засветки примерно 0.5*0.5 м"

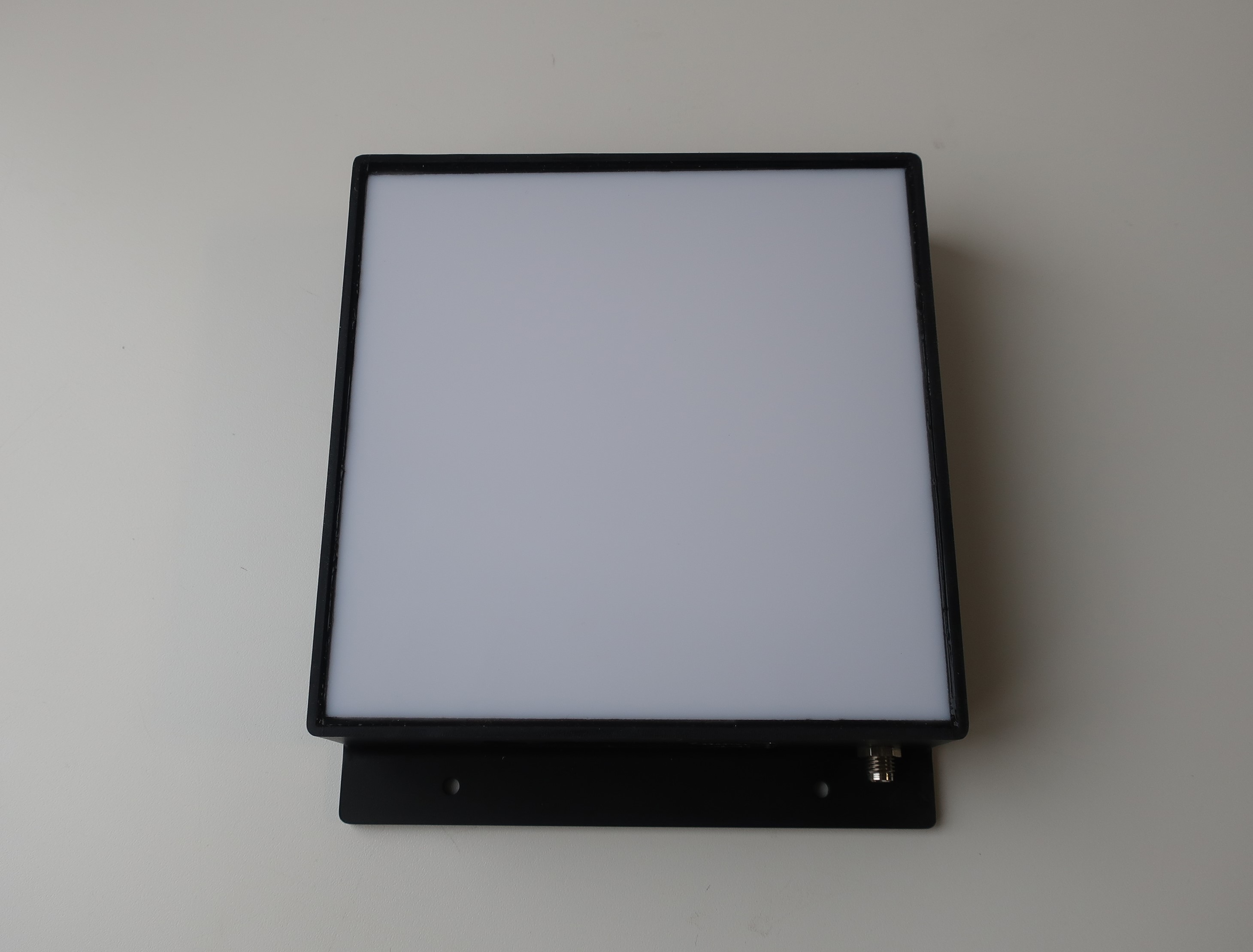

• равномерного рассеянного свечения (backlight) с размером поля 150*150 мм. В конструкции применены рассеиватели, обеспечивающие повышенную равномерность свечения. Подходит, например, для контроля геометрии объектов на конвейере при съёмке в проходящем свете.

Обозначение для заказа:
Наименование модуля для заказа:
В108-C-Р-Ф-ЛГ-И/К, где
С – цвет излучения: R – красный G – зелѐный B – синий W – белый с цветовой температурой 5000К IR7 – инфракрасный, 730 нм (индексы 7, 8,9 для 730, 850, 940 нм)
Р – наличие гальваноразвязки и тип разхѐма: Г8 – вход с опторазвязкой, разъѐм М8 ГШ – вход с опторазвязкой, разъѐм Phoenix Contact
Ф – запускающий фронт: Н – запуск нарастающим (0->1) фронтом
Л – вид линзы или стекла: П – прозрачная, Р – рассеивающая
Г – угол фокусировки линзы (при наличии)
И – необязательный индекс: ОЕМ – бескорпусное исполнение. Иные значения указывают на заказные характеристики
К – длина кабеля, м.

Например, В108-R-Г8-Н-П12/5: красный, вход гальваноразвязанный, разъѐм М8, запуск нарастающим фронтом, прозрачные линзы с углом фокусировки 12°, кабель 5 м.
