Установка «Дунай». Бесконтактный контроль формы литья из пластмассы

/upload/iblock/779/7791c039ac03041ffa0b9a23292a8d34.jpg

Установка «Дунай». Бесконтактный контроль формы литья из пластмассы

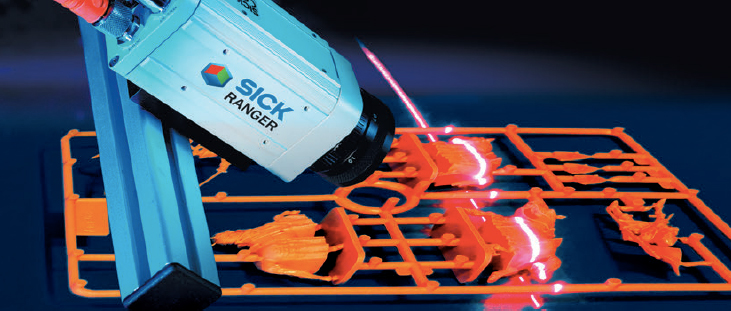

Установка «Дунай» осуществляет бесконтактный контроль формы литья из пластмассы на базе лазерного сканера Sick Ranger (Германия).

ВЫПОЛНЯЕМЫЕ ФУНКЦИИ
  • бесконтактное сканирование и определение трехмерной формы объекта;
  • сравнение с эталоном. Автоматический выбор эталона на основании сканируемого объекта;
  • визуализация разницы «эталон-объект»;
  • создание базы данных 30-эталонов;
  • поддержка ручного и автоматизированного перемещения объектов в ходе сканирования;
  • готовность к интеграции с роботом для автоматизации подачи образцов;
  • готовность к интеграции с конвейерной линией.
  • выдача сигнала на отбраковку с заданной задержкой;
  • готовность к интеграции с системой идентификации и контроля маркировки.

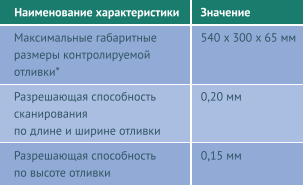

Характеристика Максимальные габаритные размеры контролируемой отливки, мм Разрешающая способность сканирования по длине и ширине отливки, мм Разрешающая способность сканирования по высоте отливки, мм
Значение 540х300х65 0,2 0,15



Стоимость установки «Дунай»

I. 3D-измерения, базовая производительность

II. 3D-измерения, включая систему подачи

III. 3D-измерения, с высокой производительностью

от 1 500 000 руб * от 2 500 000 руб * от 3 500 000 руб *
* Комплектация может быть изменена по требованию Заказчика. Стоимость указана без НДС, носит оценочный характер и может быть изменена.


Состав системы и программного обеспечения

1. Подсистема перемещения отливок на базе ШВП производства Festo
ШПВ
  • точность позиционирования: от 0,01 мм;
  • максимальная длина хода: до 1000 мм;
  • тип двигателя: шаговый двухфазный.
2. Подсистема захвата изображения на базе ЗD-сканера Sick Ranger и линейного лазера Z-laser
Подсистема захвата изображения

  • промышленное исполнение;
  • производительность: до 1000 профилей в секунду;
  • интерфейс синхронизации с приводом: GigE.
3. Подсистема управления и синхронизации
Подсистема управления
  • сканирование каждого образца в 4 приема для увеличения точности распознавания;
  • обнаруживаемые дефекты: непролитость, облой, отсутствие необходимых ли присутствие лишних элементов;
  • самодиагностика системы подачи.

4. Подсистема обработки изображения и пользовательского интерфейса
Подсистема обработки изображения
  • безопасность: парольная аутентификация, права доступа;
  • удобство: сенсорное управление, графический интерфейса;
  • гибкая настройка параметров алгоритма сравнения;
  • сохранение "идеального" варианта;
  • статистика: сохранение изображений брака, ведение базы данных, создание отчетов.
