Автоматизированная система визуального контроля качества печати и маркировки на плитах

Описание стенда

НАЗНАЧЕНИЕ:
Автоматизированная система визуального контроля (АСВК) предназначена для выявления дефектов печати изображения и маркировки наносимых на заготовки из экструдированного вспененного полистирола в ходе производства плит.

ФУНКЦИОНАЛЬНОСТЬ:
·    Обнаружение дефектов флексографической печати (логотип производителя и наименование изделия);
·    Считывание и верификация штрих-кода;
·    Обнаружение загрязнений на плоскости плиты;
·    Выдача сигнала при обнаружении брака;
·    Формирование базы данных результатов инспекций.

КОМПОНЕНТЫ СИСТЕМЫ:

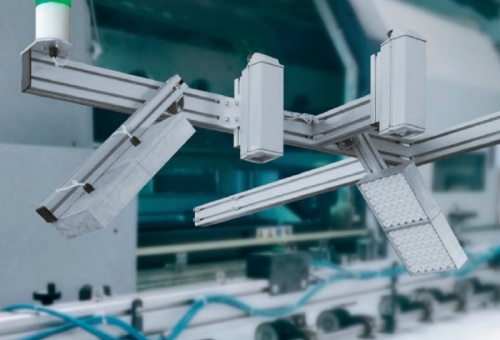

·    Подсистема захвата изображения, построенная на базе камеры Basler acA2440-20gm и импульсной подсветки ВиТэк B108
·    Пост контроля - промышленный компьютер Neousys Technology POC-120
·    АРМ оператора - промышленный компьютер Neousys Technology Nuvo 5006

Программное обеспечение – разработка ВиТэк
