Комплекс визуального контроля для машины рулонной печати

Комплекс визуального контроля печати (КВКП) предназначен для визуализации изображения выхода печати на полотне в ходе работы машины рулонной печати и может быть использован вместо стробоскопа, обеспечивая более удобное наблюдение за процессом печати.

КВКП состоит из двух модулей:

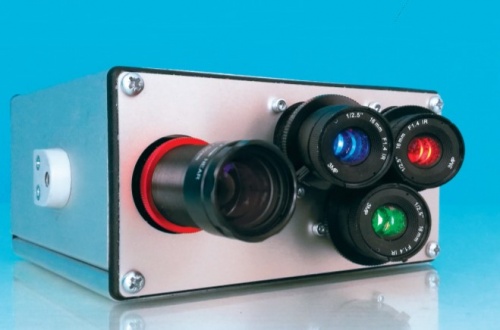

- оптический модуль, объединяет в себе камеру Basler ace, управляемый контроллер и оптику импульсной подсветки. К модулю подключается датчик контрастной метки, располагаемый вблизи бумажной ленты;
- вычислительный модуль построен на базе безвентиляторного компьютера под управлением ОС Linux и источника питания, установленных в электромонтажном шкафу.
При включении комплекса на компьютере автоматически запускается программное обеспечение «Полиграф», управляющая функционалом КВКП. К модулю подключаются монитор VGA, клавиатура и мышь.

Сигнал от датчика контрастной метки поступает на камеру. Через настраиваемое из  программного обеспечения время задержки, камера выдаёт управляющий импульс на контроллер подсветки, делает снимок и передаёт его в ПО «Полиграф» через интерфейс Ethernet.
Короткая длительность импульса подсветки позволяет проводить съемку на высоких скоростях движения контролируемого полотна.
Программное обеспечение обрезает, масштабирует и поворачивает снимок
в соответствии с заданными оператором настройками, и отображает снятый кадр на мониторе.
Для улучшения качества изображения оператор может подстраивать задержку съёмки после прохождения контрастной метки, усиление камеры, экспозицию, поворот изображения. Необходимые настройки передаются из ПО «Полиграф» в камеру и контроллер подсветки.


Характеристики комплекса

Расстояние от объектива до полотна: 200 мм
Расстояние от датчика до полотна: 10 – 30 мм
Диапазон выдержки: 5-50 мкс
Задержка от сигнала метки: до 250000 мкс
Скорость движения полотна: до 5 м/сек


Состав комплекса визуального контроля печати

Камера acA720-290gc
Производитель –  Basler AG (Германия).
Сенсор – Sony IMX287.
Тип затвора – Global Shutter.
Тип сенсора – CMOS.
Размер сенсора (оптический) – 1/2.9".
Размер сенсора – 5 mm x 3.7 mm.
Разрешение (Г x В) – 720 px x 540 px.
Размер пикселя (Г x В) – 6,9 µm x 6,9 µm.
Частота кадров – 291 fps
Цветная.
Интерфейс – GigE.


Объектив LM50JCM-V
Производитель – Kowa (Япония).
Разрешение – 2 MP.
Фокусное расстояние, мм –  50.
Размер сенсора – 2/3".
Крепление –  C-Mount.
FNO – 1.4 ~16.
Угол обзора, °  – 11,9.


Безвентиляторный компьютер
Производитель –  Neousys Technology (Тайвань).
Процессор – Intel® Atom™ E3826 1.46GHz dual-core.
Память –  1x SODIMM socket for DDR3L-1067, до 8 GB.
Жесткий диск – 1x full-size mSATA socket (SSD).
Интерфейсы – 2 x Gigabit Ethernet, 1x VGA connector,
1x RS-232/422/485, 1x RS-232, 1x USB 3.0, 2x USB 2.0.
Рабочий температурный диапазон –  -25°C ~ 70°C.


Оптика подсветки с управляемым контроллером
Без заголовка.png
Производитель – Витэк (Россия).
Тип – светодиодная, линзованная.
Цвет – RGB.
Длительность импульса - от 2 мкс.
Фокусировка светового пятна.


Программное обеспечение
Разработчик – Витэк (Россия).
Программное обеспечение «Полиграф» обладает следующим функционалом:
- настройка принимаемого изображения (кадрирование, масштабирование, ориентация);
- настройка параметров съемки (задержка, усиление, экспозиция);
- сохранение текущих настроек и выбор ранее сохраненных;
- отображение получаемого изображения на мониторе.

Квалифицированные инженеры нашей компании с удовольствием окажут помощь при модернизации вашего печатного оборудования!
