Автоматизированная система визуального контроля продукции (консервированные продукты в стеклянной таре)

Автоматизированная система визуального контроля продукции (консервированные продукты в стеклянной таре)


Задача

Разработать систему, позволяющую осуществлять визуальный контроль уровня заполнения продуктом банки. Изготовить конструктив, объединяющий как компоненты разрабатываемой системы, так и компоненты уже имеющегося на предприятии поста контроля наличия дефектов лакокрасочного покрытия на крышке банки. При разработке систем ы необходимо использовать смарт-камеры производства компании Sick.



Решение

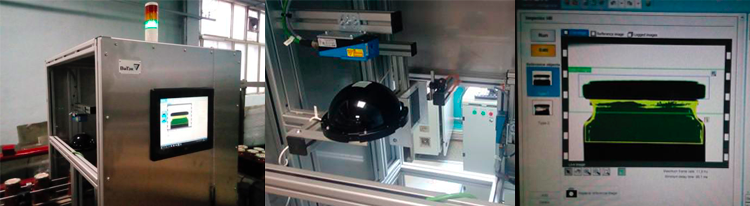

Инженерами нашей компании спроектирована и изготовлена система визуального контроля продукции (консервированные продукты в стеклянной таре) на линии упаковки. Разработанная система производит контроль уровня продукта в банке на первом посту. На втором посту осуществляется контроль наличия дефектов лакокрасочного покрытия крышек, закрывающих банки.

В качестве камер технического зрения на обоих постах используются смарт- камеры Sick Inspector I40.

Для получения качественного изображения контролируемых объектов, с учетом скорости их движения по конвейерув составе первого поста была задействована светодиодная, импульсная фоновая подсветка производства нашей компании.Второй пост контроля оборудован импульсной купольной подсветкой. Конфигурирование смарт-камер осуществляется оператором системы с использованием штатного программного обеспечения Sick Sopas Engineering Tool, которое установлено на промышленный компьютер Neousys POC-212 c безвентиляторным охлаждением.

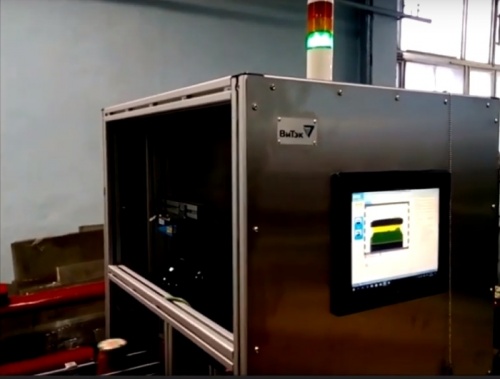

Интерфейс оператора реализован на базе промышленного монитора с сенсорным экраном, установленного на лицевой панели системы. Режимы работы системы, а также наличие или отсутствие брака продукции, отображаются с помощью трехцветной световой колонны, смонтированной на конструктиве системы.

Каждый пост контроля в случае обнаружения брака выдаёт сигнал на отбраковку. Система позволила решить проблему контроля качества выходной продукции на предприятии.

С основными компонентами и техническими характеристиками вы можете ознакомиться в документе ниже.


Описание решения
