Автоматизированная система управления линии ребросклеивания шпона

/upload/iblock/6fa/6fa210b809221a748eaaee85efac1fdd.jpg

Автоматизированная система управления линии ребросклеивания шпона

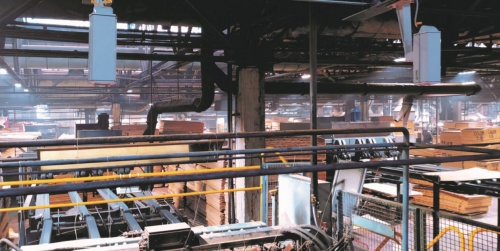

Автоматизированная система управления линии ребросклеивания шпона "ВИКАТ".

НАЗНАЧЕНИЕ
Автоматизированная система управления линией ребросклеивания шпона предназначена для выявления дефектных участков шпона, управления процессами обрезки брака, склеивания годных участков и формирования выходных листов заданного размера.


ОПИСАНИЕ
Система «ВИКАТ» обеспечивает инспектирование шпона, управление технологическим оборудованием, а также отображение результатов контроля, оповещение об обнаружении дефектов и выведение статистики на АРМ оператора. Модернизация и установка системы машинного зрения позволила увеличить скорость станка на подаче с 40 до 50 м/мин, а также уменьшить среднюю отходность с 38% до 37,4%. Система реализована на базе промышленного контроллера реального времени корпорации National Instruments, обеспечивающего сбор, обработку изображений на ПЛИС и выдачу сигналов управления на узлы технологического оборудования с детерминированной задержкой.

КОМПОНЕНТЫ СИСТЕМЫ
·    Подсистема захвата изображения, построенная на базе камер Basler и подсветки ВиТэк;
·    Подсистема анализа и синхронизации - контроллер cRIO и комплект интерфейсных модулей;
·    Подсистема архивирования – промышленный компьютер Neousys Nuvo;
·    Рабочее место оператора – сенсорная панель и специальное программное обеспечение ВиТэк.
