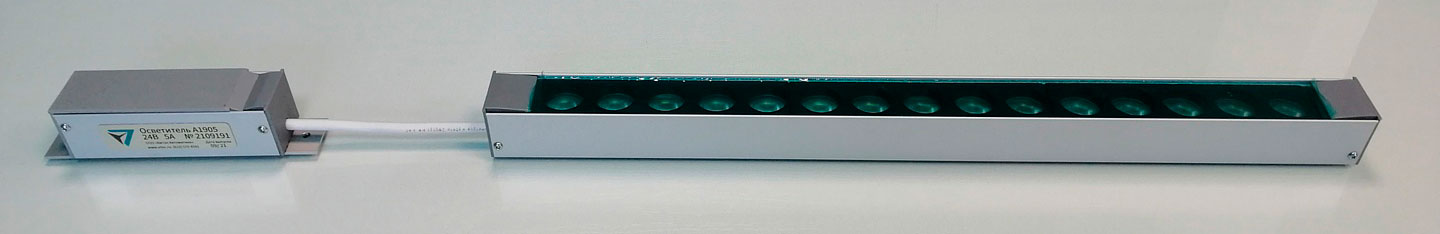

Линейная подсветка, может быть изготовлена разной длины (от 300 мм до 2100 мм с шагом 150 мм).

Подходит для установки на конвейере.

По запросу Под заказ
Поделиться ссылкой:

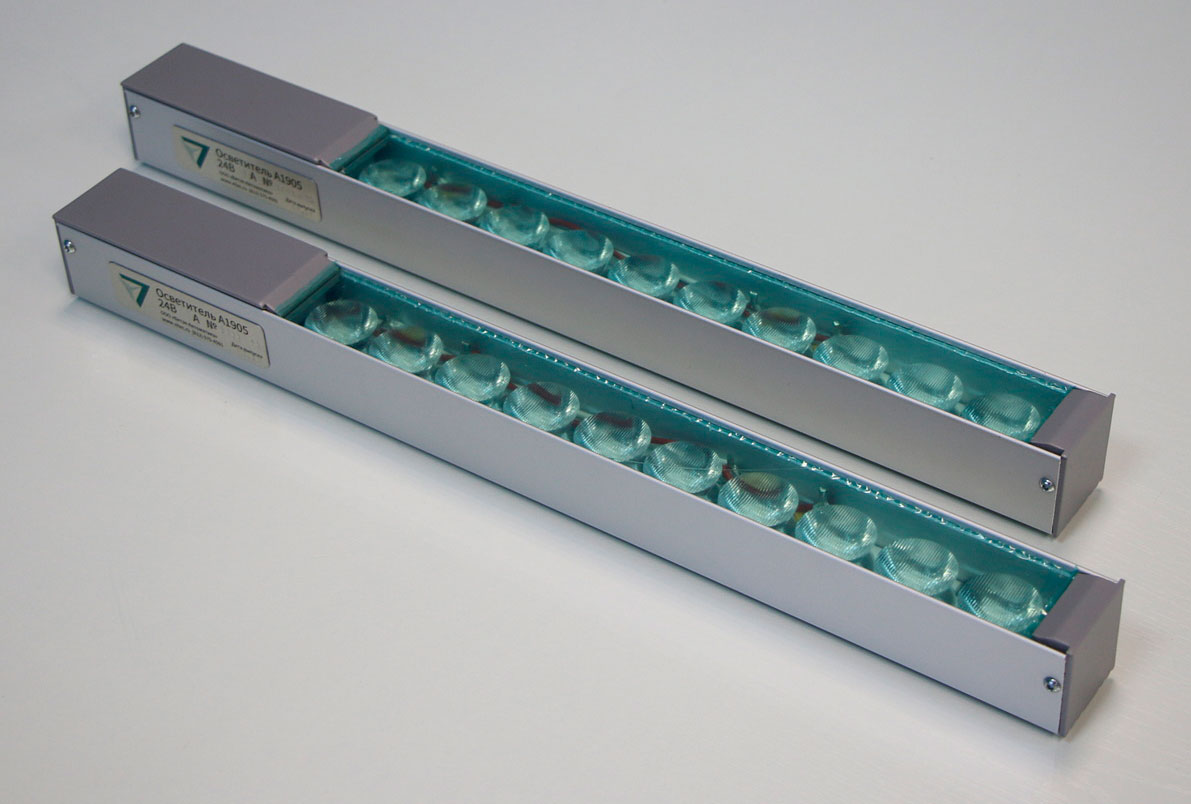

Модули А1905 предназначены для импульсного или постоянного освещения объектов в системах машинного зрения.

Время зажигания (90%) и гашения (10%) модуля составляет менее 1 мкс с дрожанием фронта
(jitter) не более 2 мкс, что позволяет использовать модули для экспонирования с "медленными" камерами.
Вход управления совместим с выходами npn, pnp, "открытый коллектор", ТТЛ, LVTTL, RS422 (Basler racer).

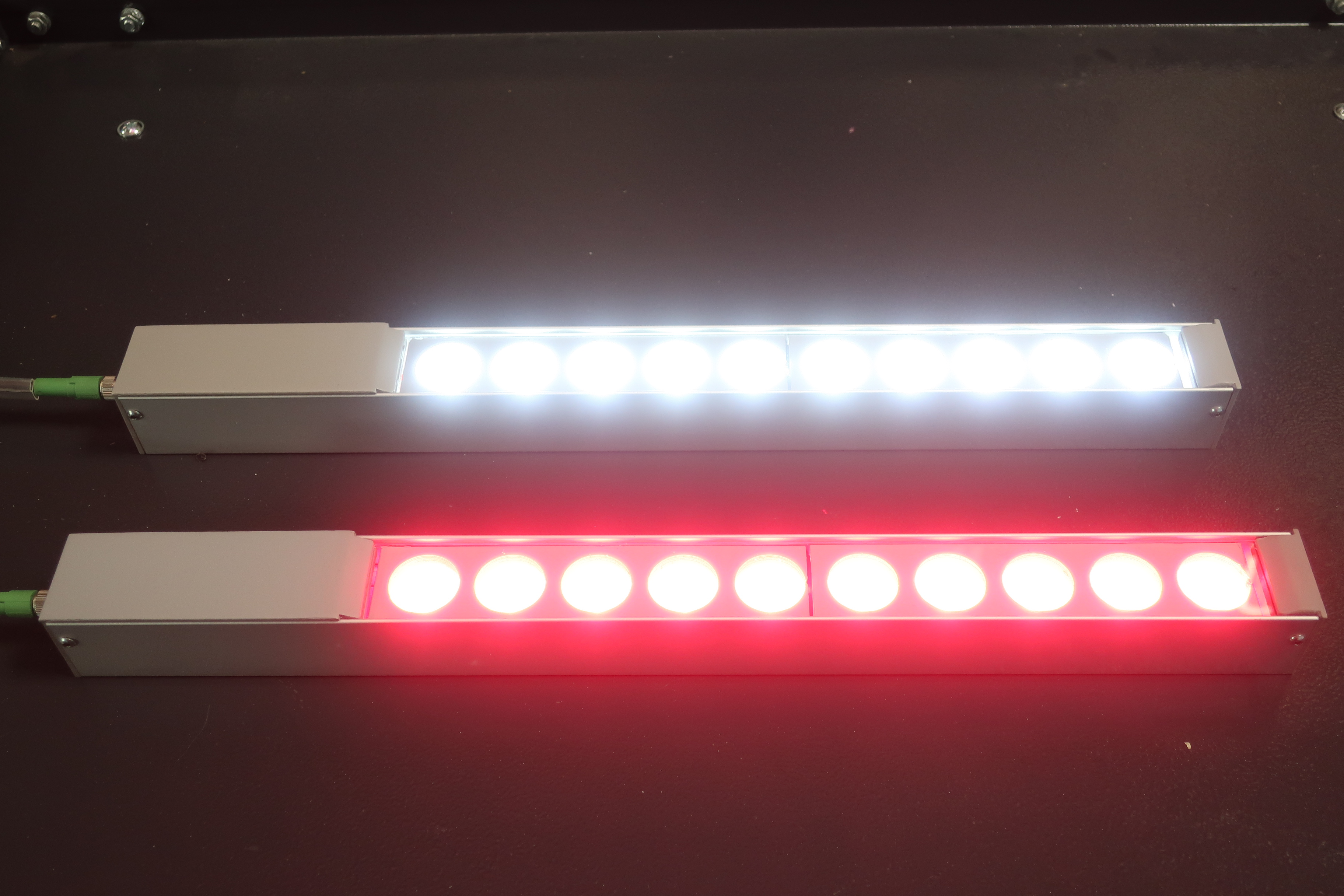

Модули могут быть изготовлены со светоизлучающими диодами следующих цветов:
Инфракрасный — длина волны 730 или 850 нм;
Красный — длина волны 620-630 нм;
Зелёный — длина волны 520-530 нм;
Синий — длина волны 460-470 нм;
Ультрафиолетовый — длина волны 365 или 400 нм;
Белый — с цветовой температурой 5000К.

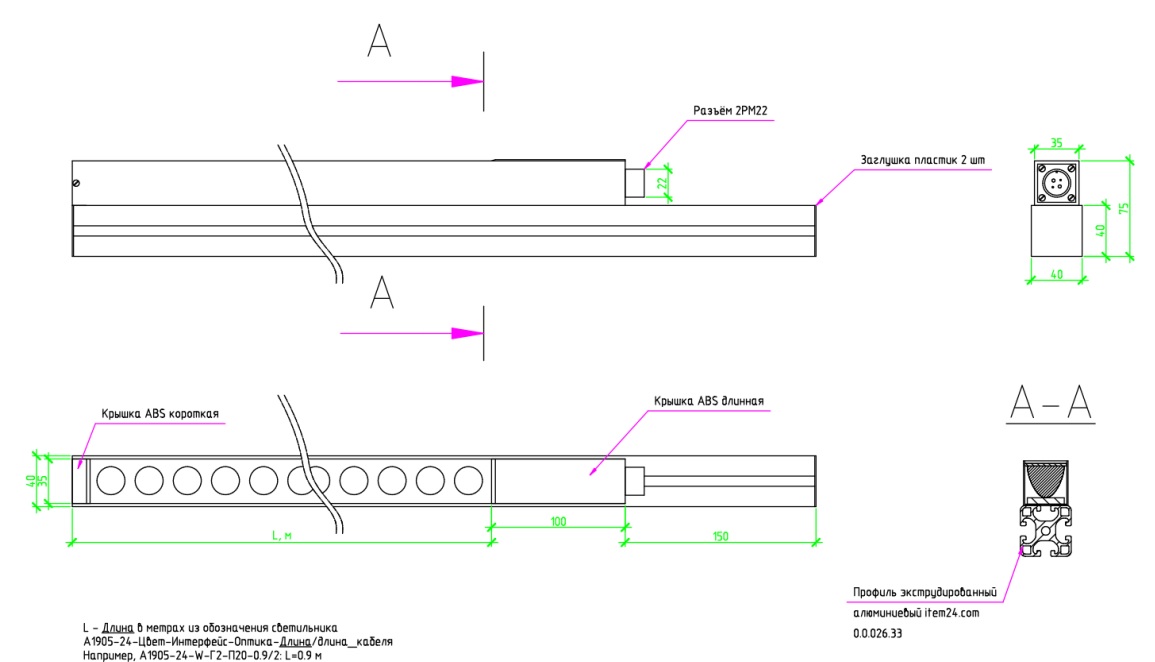

Длина светоизлучающей части модуля - от 0,3 до 2,85 м, на бОльших длинах возможна стыковка
нескольких модулей.

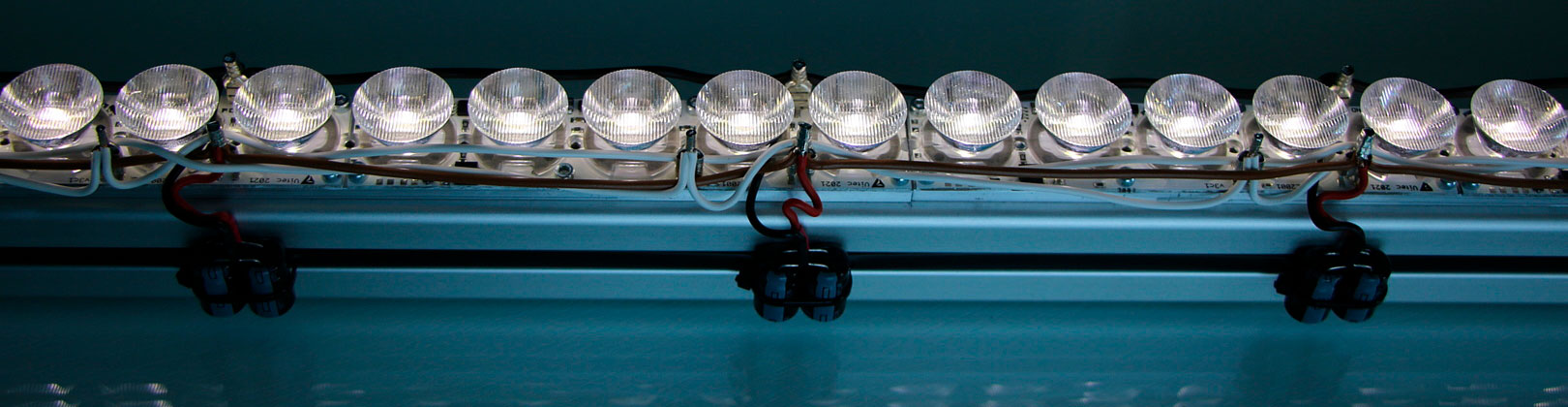

В модули устанавливаются линзы с углом раскрыва от 10 до 60 градусов или несимметричные
линзы для использования с линейными камерами или боковой засветки под малым углом, обеспечивающие
повышенную равномерность светового потока уже на расстоянии от 0,1 - 0,2 м.

Модули, укомплектованные несимметричными линзами, обеспечивают достаточный световой поток
для работы линейной камеры при минимальных значениях экспозиции, что позволяет использовать
их на конвейере со скоростью движения до нескольких метров в секунду, например, для сплошного
анализа рулонных материалов.

Модули могут комплектоваться кабелями длиной 2, 5, 10, 15 метров с прямым или угловым разъёмом М8(А)
(для модулей длиной менее 0.6 м) или М12(Т).

Модули, изготовленные специально для импульсного режима работы, имеют повышенную светоотдачу.

Пример использования: Автоматизированная система управления линии ребросклеивания шпона

Файлы

Модуль подсветки А1905 РЭ.pdf

Размер файла: 362.43 КБ

А1905 с профилем.IGS

Размер файла: 9.22 МБ

А1905 С профилем.STEP

Размер файла: 7.68 МБ

А1905 С профилем.STL

Размер файла: 3.52 МБ

Light_and_Camera_01.pdf

Размер файла: 316.51 КБ
