Линейная импульсная или постоянная подсветка, может быть изготовлена разной длины (от 300 мм до 3000 мм с шагом 150 мм).

Подходит для установки на конвейере или для засвета длинной области.

По запросу Под заказ
Поделиться ссылкой:

Модули А1910предназначены для импульсного или постоянного освещения объектов в системах машинного зрения.

  • Мощность не менее 80 Вт/м.пог

  • Режим работы - импульсный или постоянный (с отводом тепла)

  • Минимальная длительность импульса не более 2 мкс

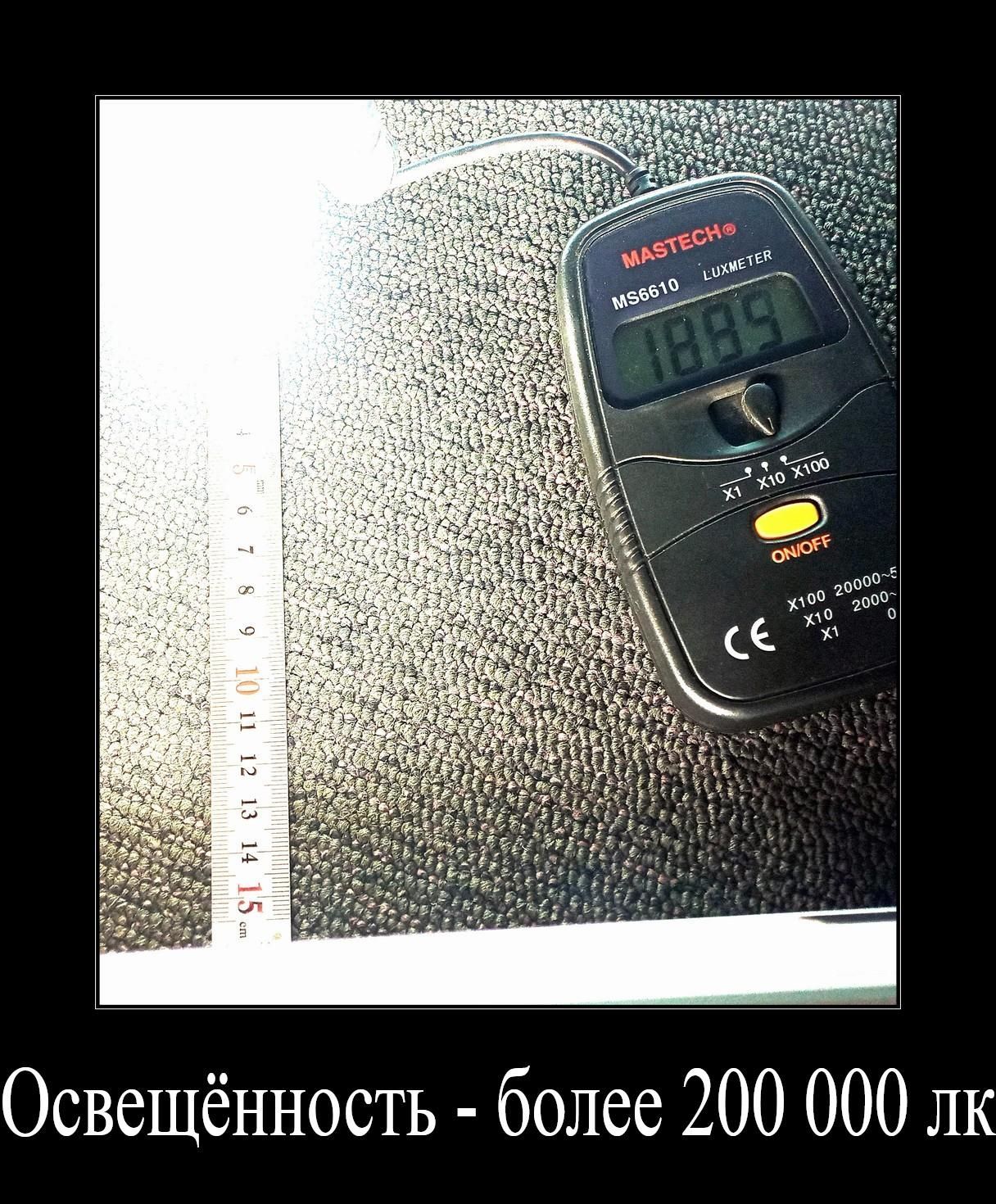

  • Световой поток не менее 15000 лм/м.пог

  • Фокусировка светового потока 10-60 градусов

  • Управление 2,5-24 В <15 мА

  • Потребляемый ток 10 А/м.пог


Модули могут быть изготовлены со светоизлучающими диодами следующих цветов:

  • Инфракрасный — длина волны 730 или 850 или 940 нм;
  • Красный — длина волны 620-630 нм;
  • Зелёный — длина волны 520-530 нм;
  • Синий — длина волны 440-450 нм;
  • Белый с цветовой температурой 5000К.


Длина светоизлучающей части модуля - от 0,3 до 2,85 м, на больших длинах возможна стыковка
нескольких модулей.

В модули устанавливаются линзы с углом раскрыва от 10 до 60 градусов или несимметричные
линзы для использования с линейными камерами или боковой засветки под малым углом, обеспечивающие
повышенную равномерность светового потока уже на расстоянии от 0,1 - 0,2 м.

Модули, укомплектованные несимметричными линзами, обеспечивают достаточный световой поток
для работы линейной камеры при минимальных значениях экспозиции, что позволяет использовать
их на конвейере со скоростью движения до нескольких метров в секунду, например, для сплошного
анализа рулонных материалов.

Модули могут комплектоваться кабелями длиной 2, 5, 10, 15 метров с прямым или угловым разъёмом М8(А)
(для модулей длиной менее 0.6 м) или М12(Т).

Модули, изготовленные специально для импульсного режима работы, имеют повышенную светоотдачу.

Пример использования: Автоматизированная система управления линии ребросклеивания шпона
