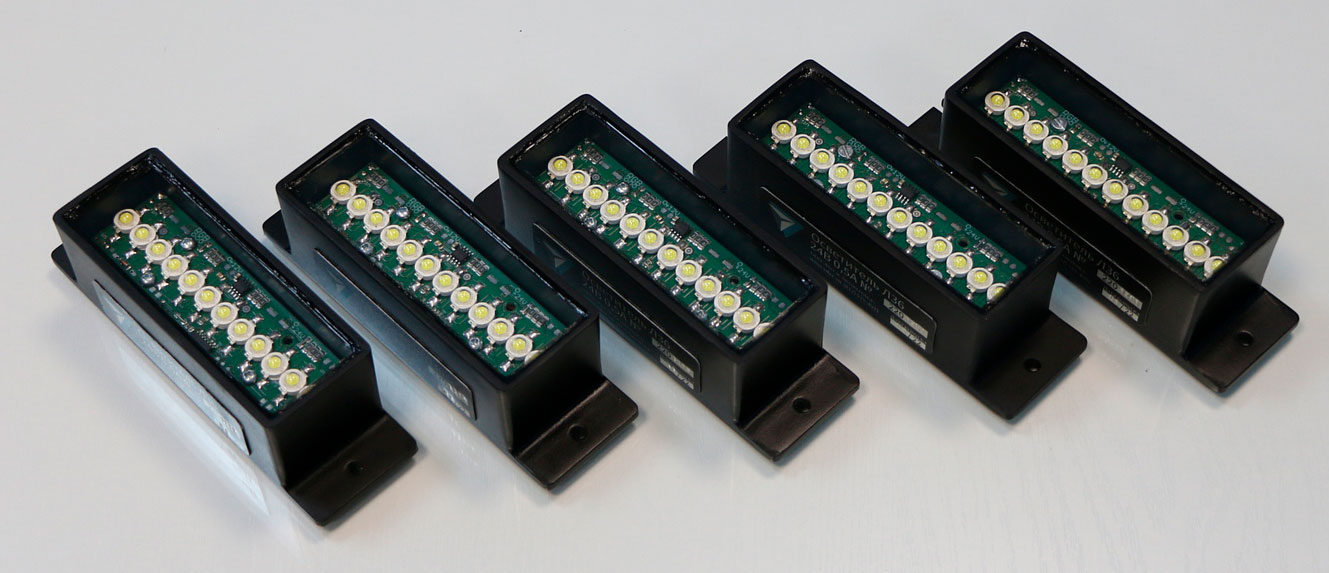

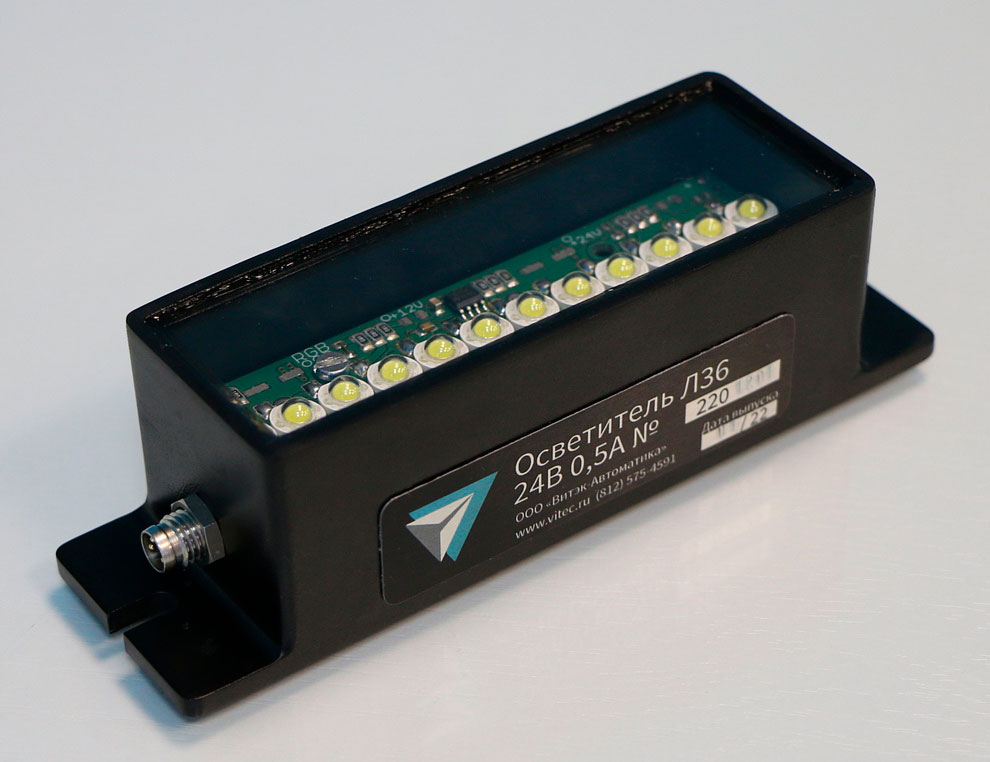

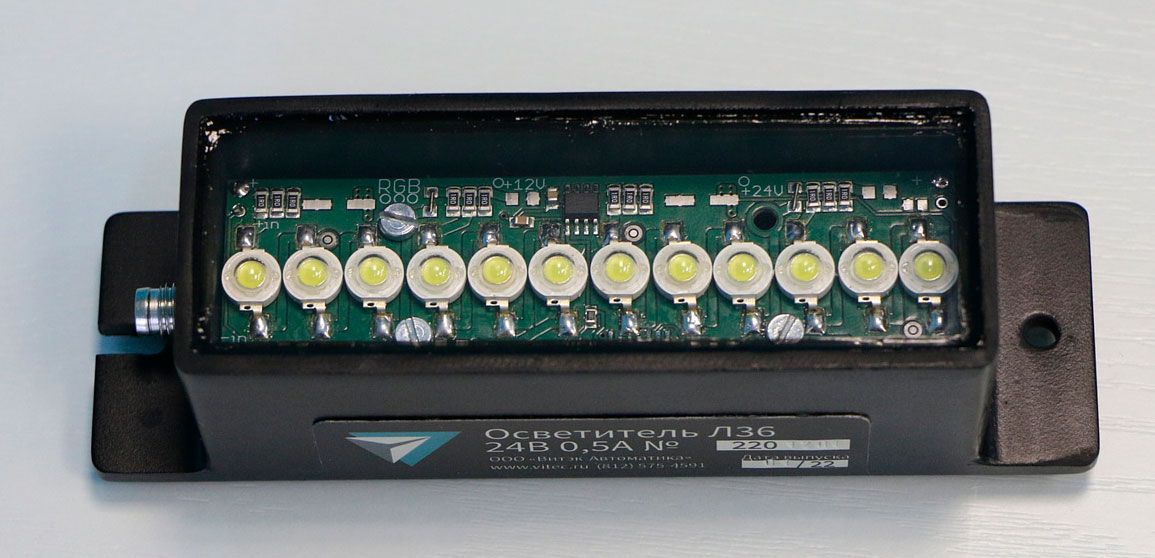

Компактный модуль линейной импульсной подсветки, состоящий из 12 быстродействующих светодиодов и схемы управления, ограничивающей максимальную длительность и минимальную скважность свечения. Может быть изготовлен с прозрачным стеклом или молочным рассеивателем.

По запросу Под заказ
Поделиться ссылкой:
Основные характеристики:
  • Безынерционная подсветка;
  • Длительность импульса 3-1600 мкс (программируемый параметр);
  • Дрожание (jitter) фронта засветки не более 1 мкс;
  • Мощность в импульсе не менее 36 Вт;
  • Потребляемый ток не более 30 мА
  • Максимальный управляющий ток 50 мА

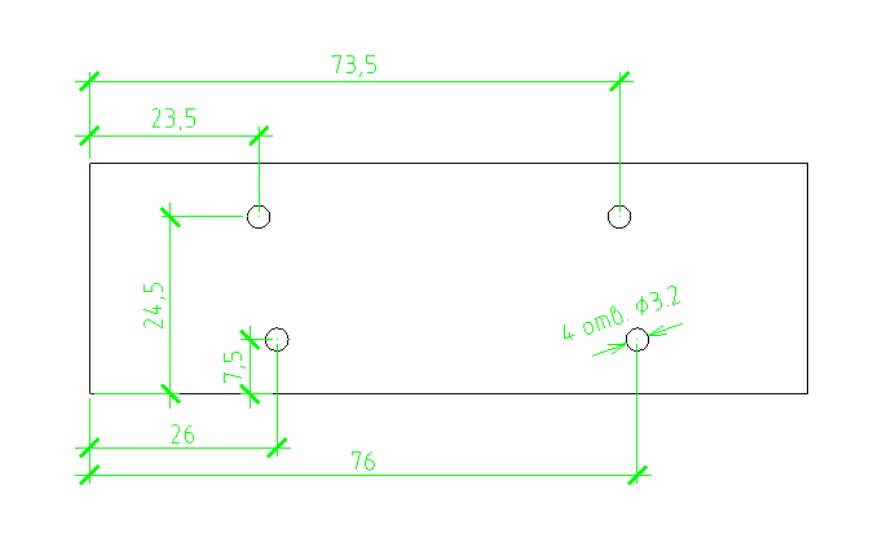

  • Габариты в OEM исполнении 100*32 мм.

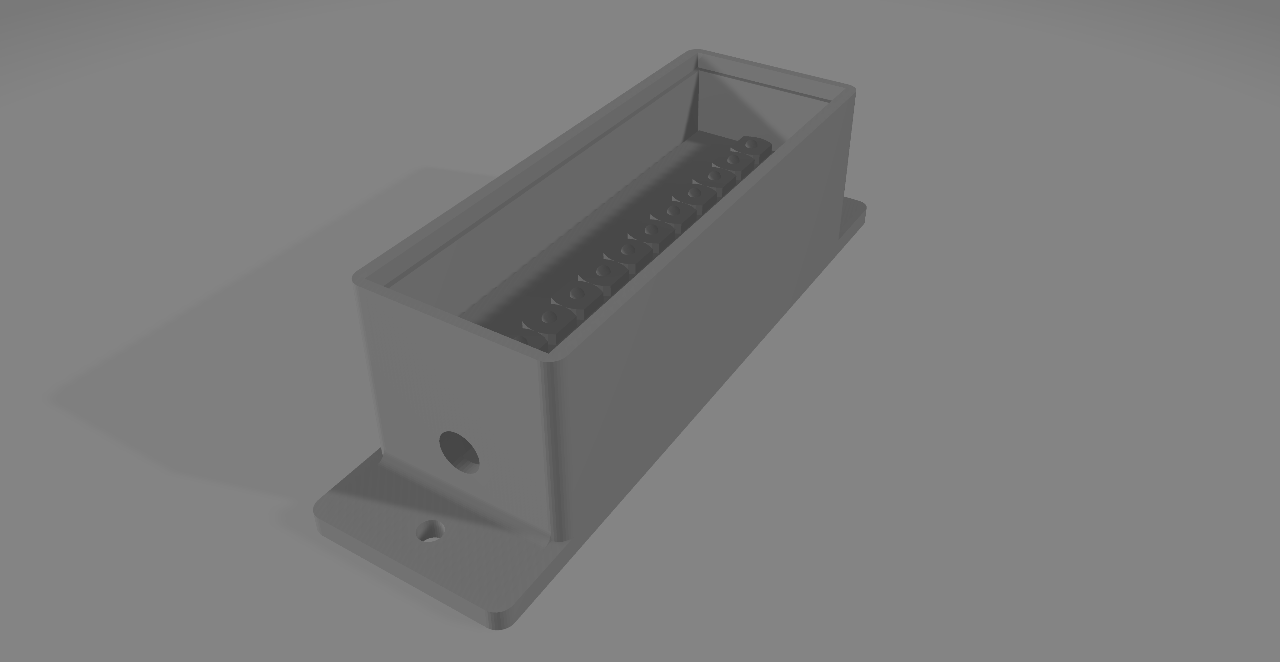

  • Габариты в корпусном исполнении 140×40×40 мм.
Конфигурации:
1) В корпусе со стеклом или без корпуса и стекла.
2) Напряжение питания: 24В.
3) Модули могут быть изготовлены со светоизлучающими диодами следующих цветов:
   Инфракрасный — длина волны 730 или 850 или 940 нм;
   Красный — длина волны 620-630 нм;
   Зелёный — длина волны 520-530 нм;
   Синий — длина волны 440-450 нм;
   Белый — с цветовыми температурами 3200К, 4000К, 6000К.
4) Тип входа: 5В TTL/ опторазвязанный ОК.

Примеры использования модуля Л36: Автоматизированная система контроля считываемости маркировки,

Возможна установка матовых стёкол разной степени рассеивания.
Модуль поставляется с кабелем длиной 5 м.
