Автоматизированная система обеспечения испытаний коробки приводов вертолетного редуктора ВР-226Н

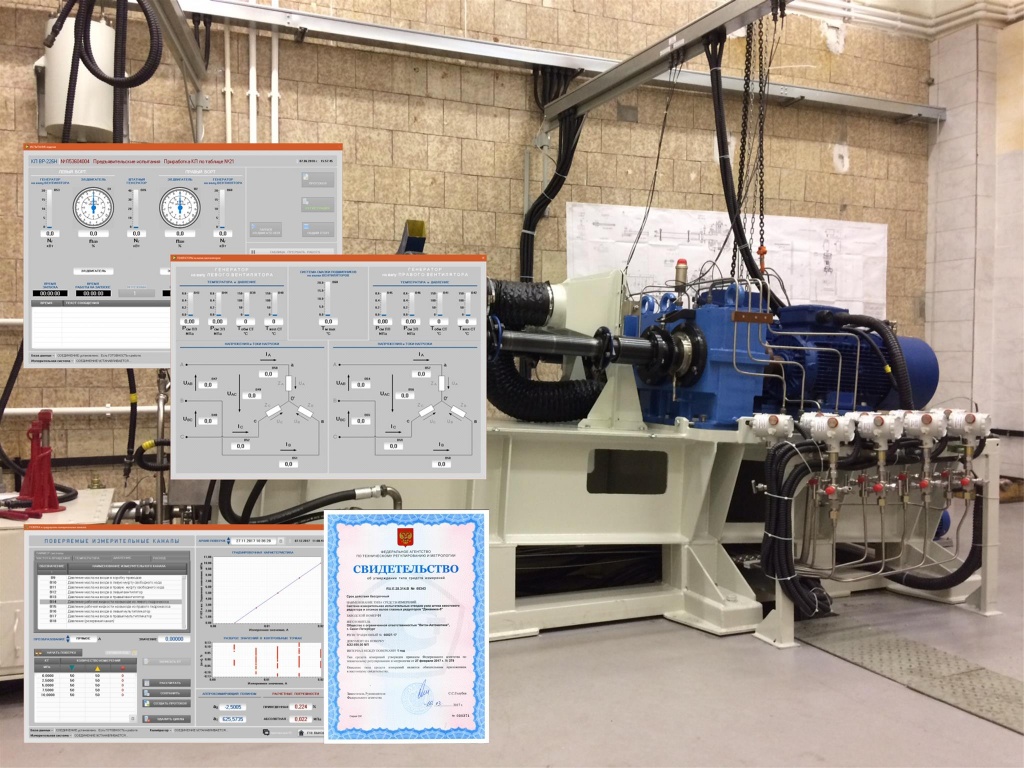

Система измерительная испытательного стенда коробки приводов вертолетного редуктора ВР-226Н.

НАЗНАЧЕНИЕ
Система измерительная испытательного стенда коробки приводов вертолетного редуктора ВР-226Н предназначена для автоматизации процесса испытаний КП ВР-226Н с целью обеспечения высокого качества испытаний изделия, повышения достоверности измерительной информации, увеличения рентабильности испытательного стенда и уменьшение сбоев в работе, связанных с человеческим фактором.

ПРОЦЕССЫ АВТОМАТИЗАЦИИ
  • Конфигурация процесса проведения испытаний:
  • Опрос каналов измерения сигналов параметров испытаний и преобразование в физические величины с использованием коэффициентов аппроксимирующих полиномов;
  • Снятие градуировочных зависимостей каналов измерения параметров испытаний и расчет метрологических характеристик в соответствии с методиками поверки;
  • Самотестирования и ведения log-файлов работы измерительной подсистемы испытательного стенда - тензостации.
  • Управление процессом выполнения заданной в табличной форме программы испытаний изделия в ручном и автоматическом режимах;
  • Формирование, сохранение на некотором внешнем носителе и выдача на печать протокола/ов регистраций параметров испытания изделия
КОМПОНЕНТЫ СИСТЕМЫ
  • Комплект первичных преобразователей, датчиков для измерений частоты вращения, температуры, давления и расхода рабочих жидкостей;
  • Вторичные преобразователи, модули нормализации аналоговых и дискретных сигналов DataForth SCM5B;
  • Многоканальная контрольно-измерительная подсистема, построенная на базе модулей ввода/вывода линейки измерительного оборудования платформы NI CompactRIO, работающая под управлением контроллеров NI cRIO-9035 и операционной системы Linux Real-Time;
  • Автоматизированной рабочее место оператора испытаний.
