Контроллер управления объективом НС-1802

Контроллер управления объективом НС-1802
Создание всё более совершенных систем видеонаблюдения предполагает использование несжатого потока видеоданных. Обеспечить его способны камеры машинного зрения. Однако на сегодняшний день существует проблема подключения управляемых объективов к подобным камерам, ввиду отсутствия у последних встроенных микросхем автоматического регулирования фокуса, диафрагмы или оптического зума. Компания "ВиТэк" предлагает своё решение этой проблемы: контроллер управления объективом HC-1802.




Описание

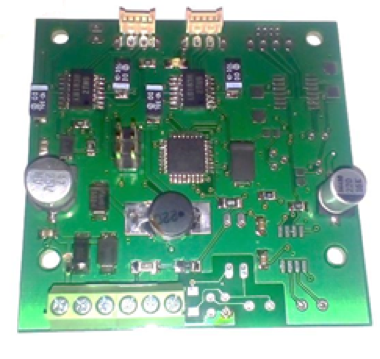

Контроллер управления объективом НС-1802 предназначен для управления приводом объектива производства Бик-Видео и для управления объективами, имеющими в своём составе шаговые двигатели, например, P-Iris. В зависимости от реализации контроллер может управлять 1-3 каналами (например, диафрагма, фокусировка и зум объектива) Выходы контроллера совместимы с большинством шаговых двигателей, применяемых в объективах.

Технические характеристики:

Управление...................................................................................................... ОК, 5В
Напряжение питания ...................................................................................... 10-27В
Напряжение питания подключаемых ШД..................................................... 3.3В
Ограничение тока питания подключаемых ШД........................................... 300 мА
Потребляемый ток (пусковой), мА............................................................... не более 600
Потребляемый ток покоя, мА....................................................................... не более 30
Габариты модуля, мм..................................................................................... 60 ×60 × 15




Документы

ns1802.pdf

Размер файла: 360.95 КБ
