Контроллер формирует импульсы синхронизации для управления затворами камер и подсветками. Для этого предусмотрены 6 выходов типа открытый коллектор.
Контроллер имеет от 1 до 3 гальваноразвязанных, в т.ч. между собой, быстродействующих (1-2 мкс) входов для подключения сигналов амплитудой 3...27В, в т.ч. RS-422 от линейных камер, TTL, HTL, датчиков n-p-n и p-n-p, энкодера. Частота следования импульсов энкодера - не более 10 кГц.
3 режима работы:
- синхронизация от сигнала с внешних датчиков;
- режим простоя (для энкодера);
- синхронизация по временной задержке;
В режиме работы от внешних датчиков/энкодера доступно 6 каналов по 30 заданных номеров импульсов энкодера на каждый канал.
Программирование и мониторинг состояния через COM-порт (RS-232 и TTL)
Пример применения - контроль печати этикеток или марок "Честный знак", до 6 ручьёв по 30 кадров на каждый оборот печатного вала в заданных местах. В качестве осветителей могут использоваться Л36, К72, А1905 производства ООО "Витэк" или другие быстродействующие импульсные осветители с управлением выходом n-p-n.
Контроллер для управления моторизованным приводом. НС-1802
Рекомендуемый комплект:

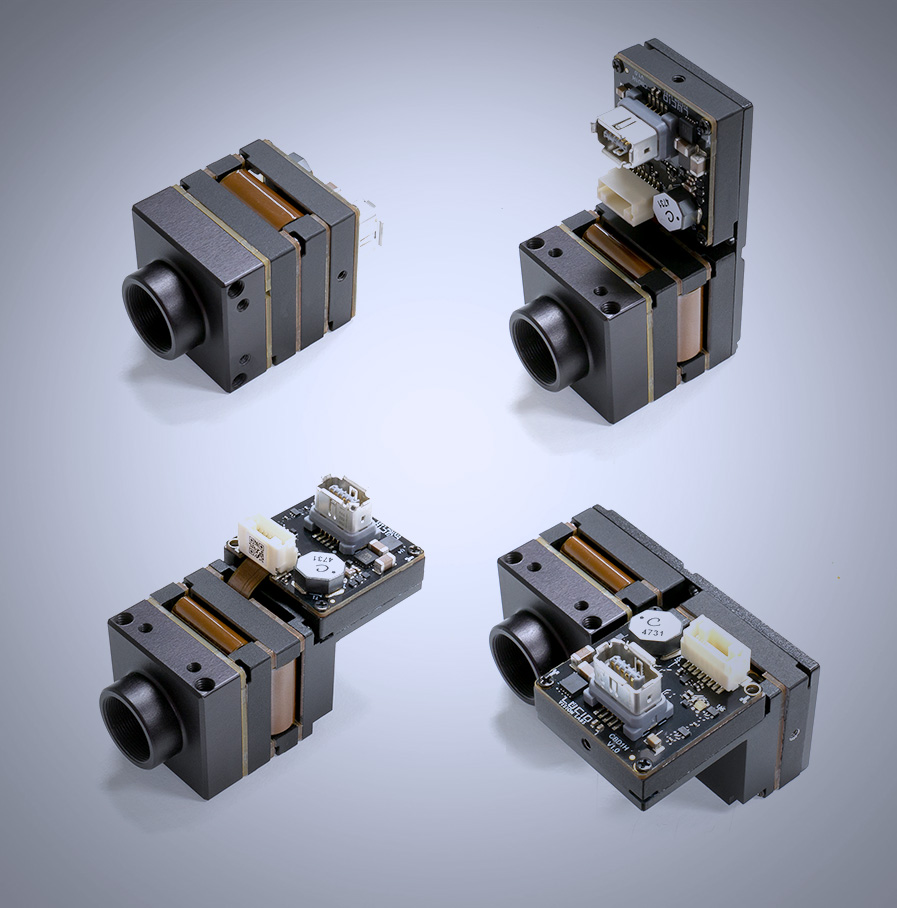

- камера машинного зрения LUCID
- объектив

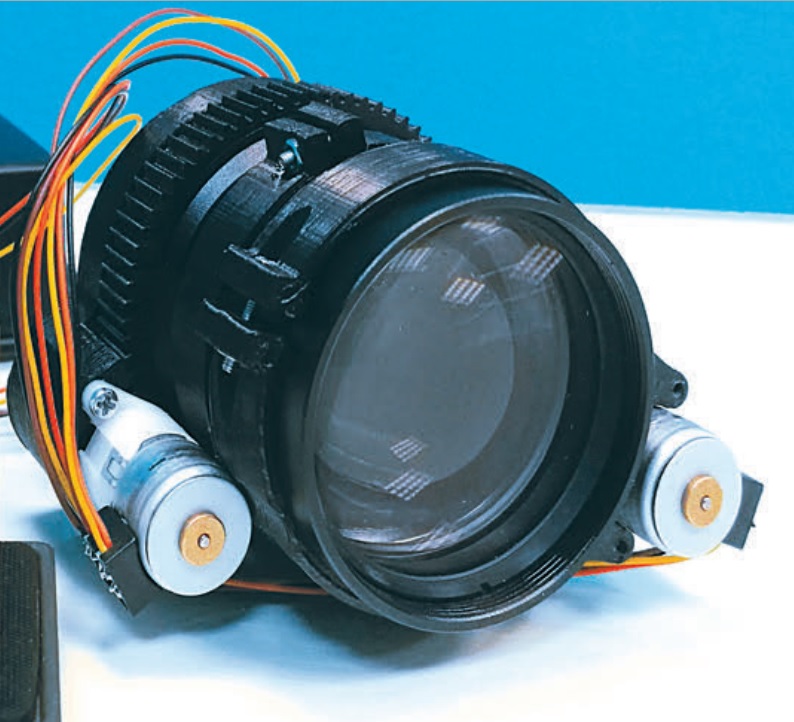

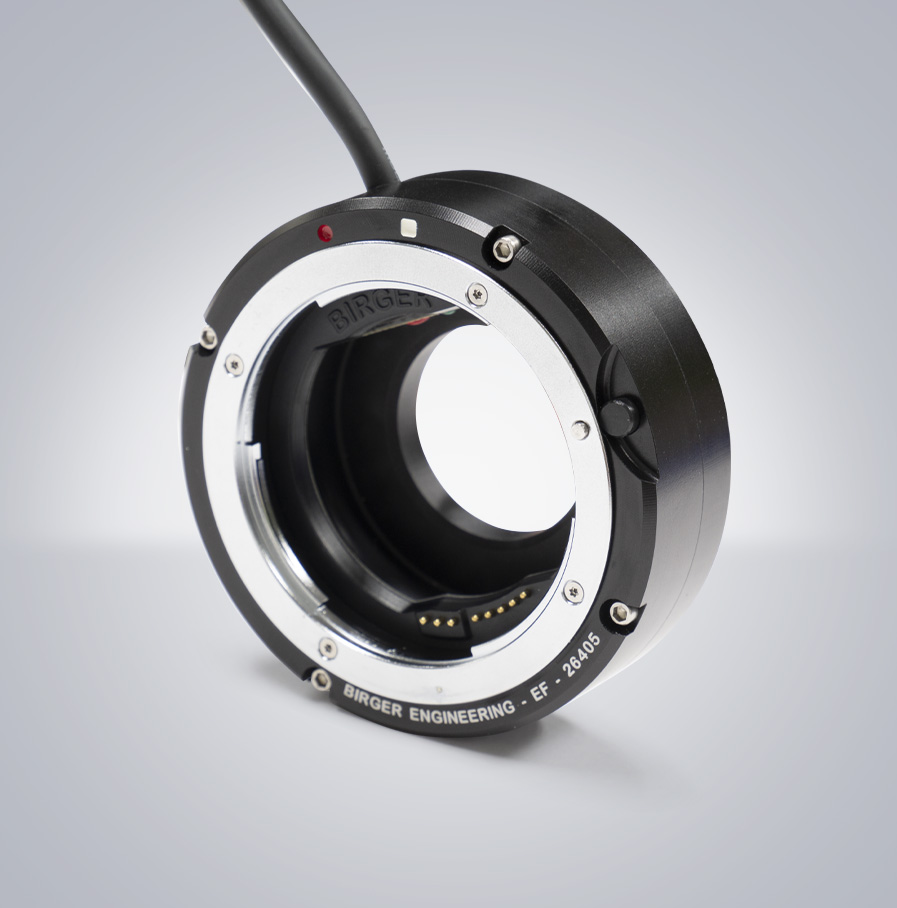

- моторизированный привод объектива (БИК)
- контроллер НС-1802

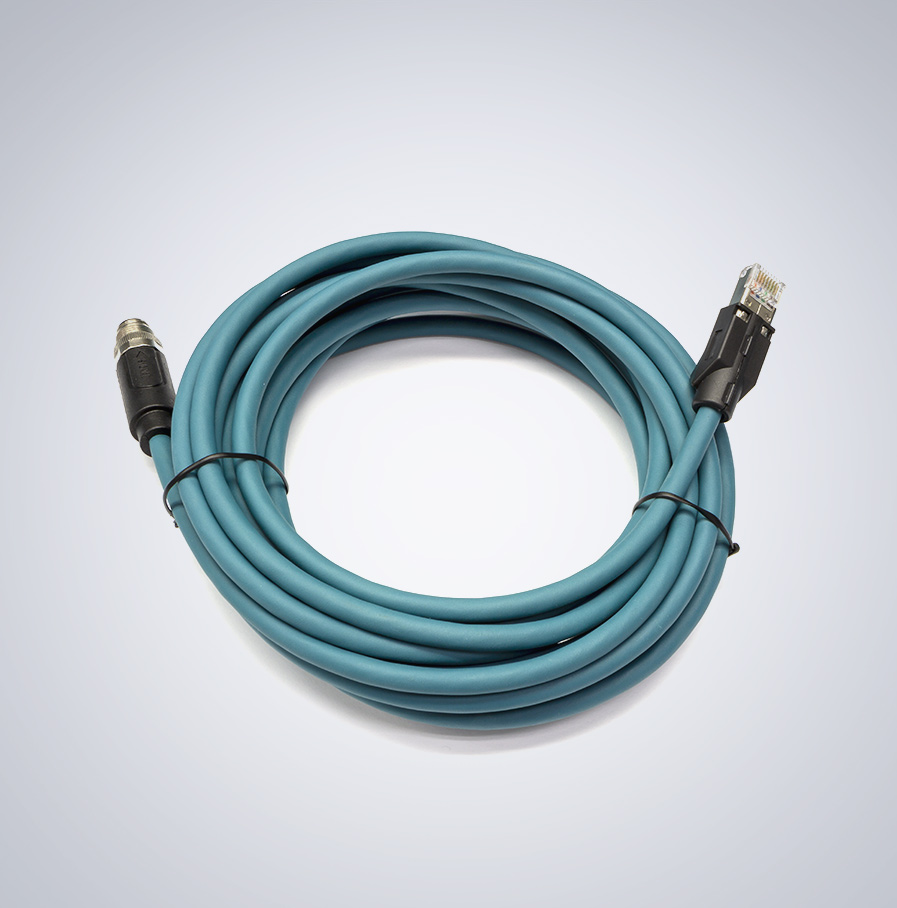

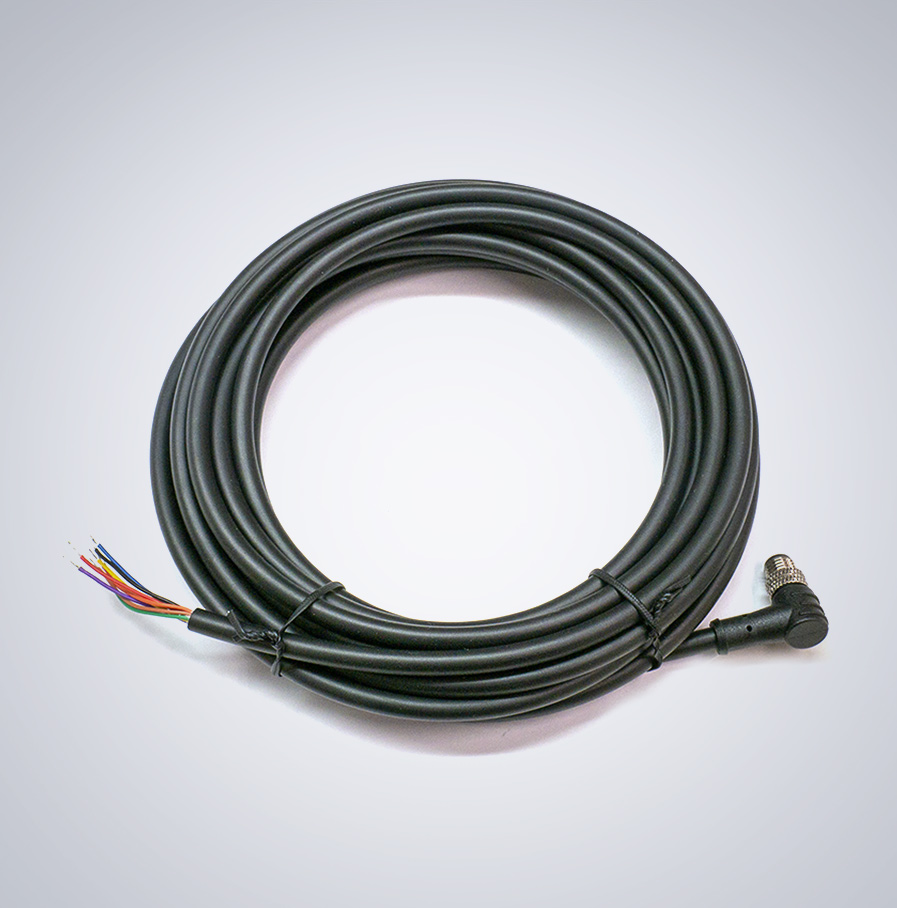

Кабели GigE, M8, M12 и др. для камер машинного зрения различной длины.

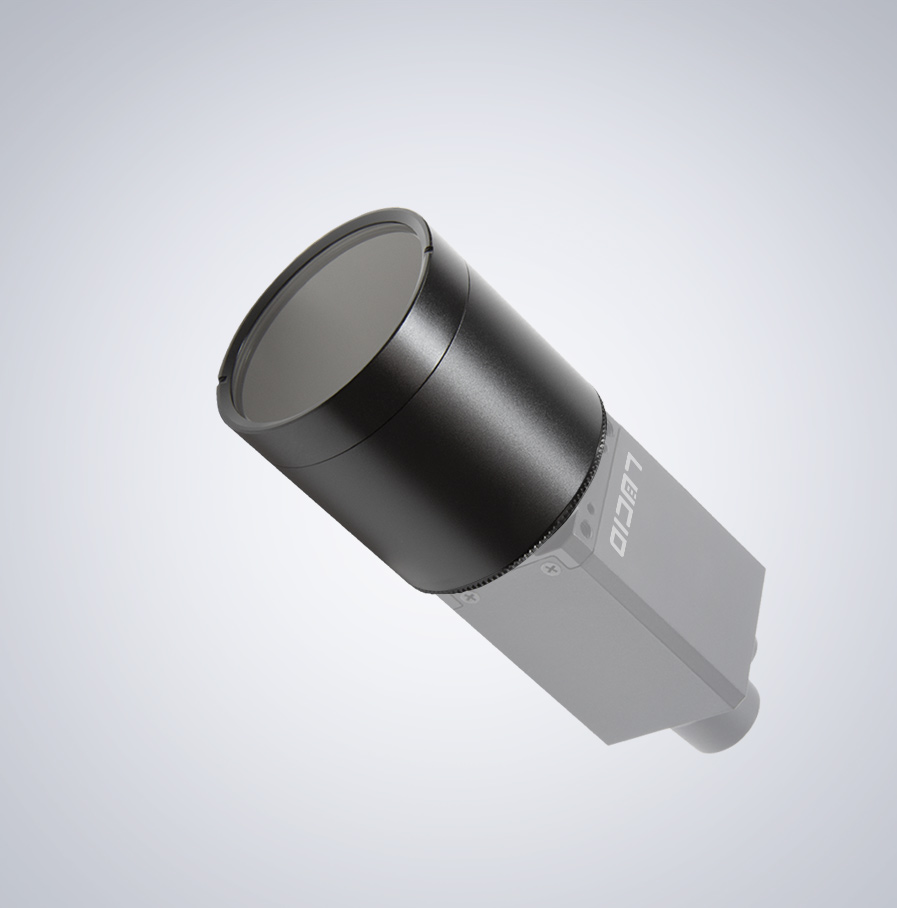

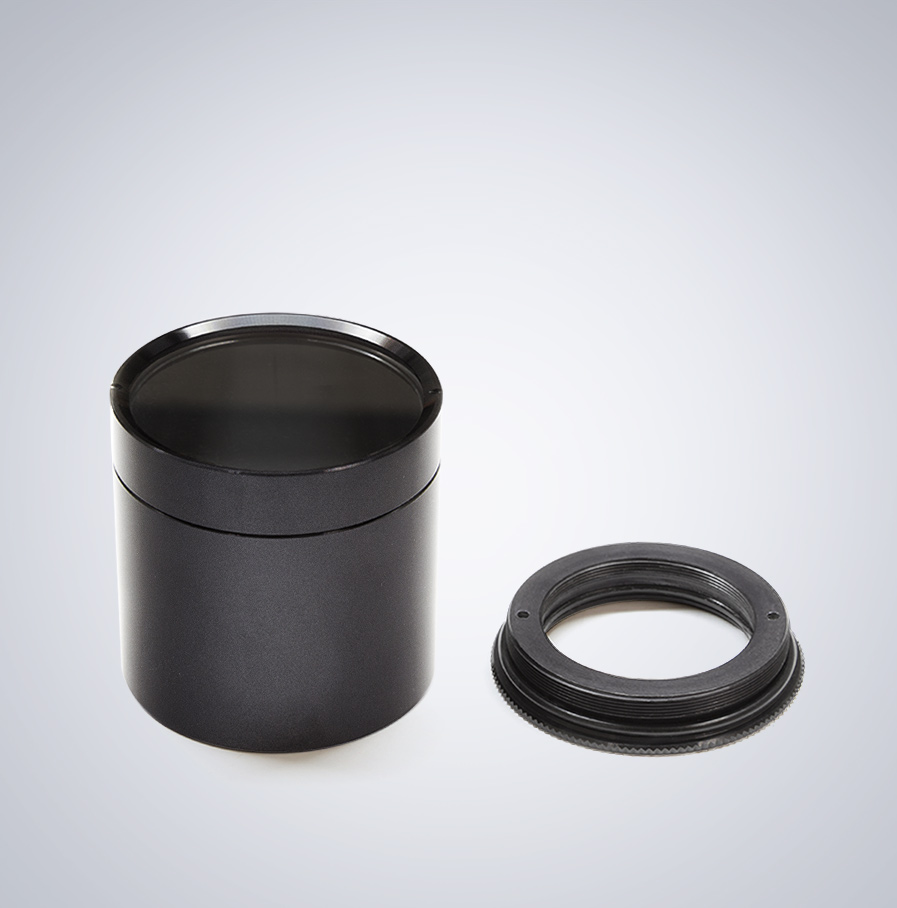

Защитный кожух для объектива применим в промышленных камерах линейки Triton и обеспечивает класс защиты IP67 (вода, пыль).
