Модуль круговой подсветки серии К72 предназначен для крепления на объектив камеры. Используется в том числе для объектов с гладкой, блестящей поверхностью. Оптимальное расстояние - до 0.3 м (для некоторых задач и больше).

По запросу Под заказ
Поделиться ссылкой:

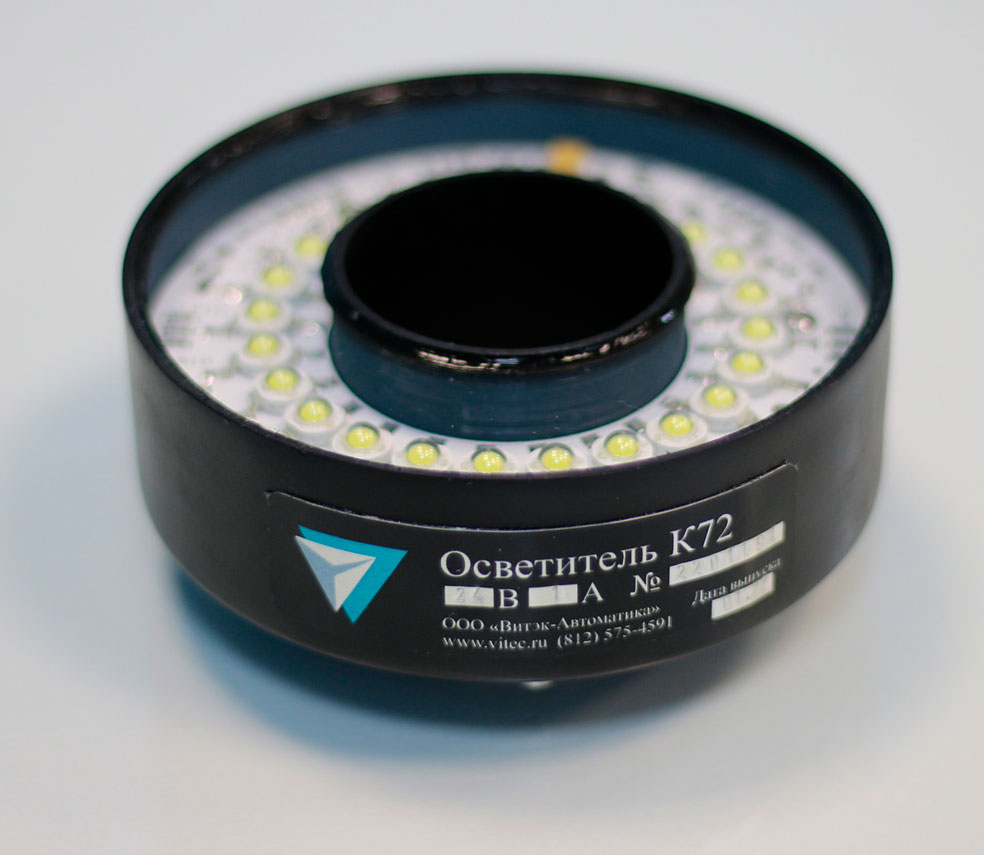

Модуль круговой подсветки серии К72 предназначен для импульсной засветки объектов в системах машинного зрения, в основном для совместной работы с объективами.

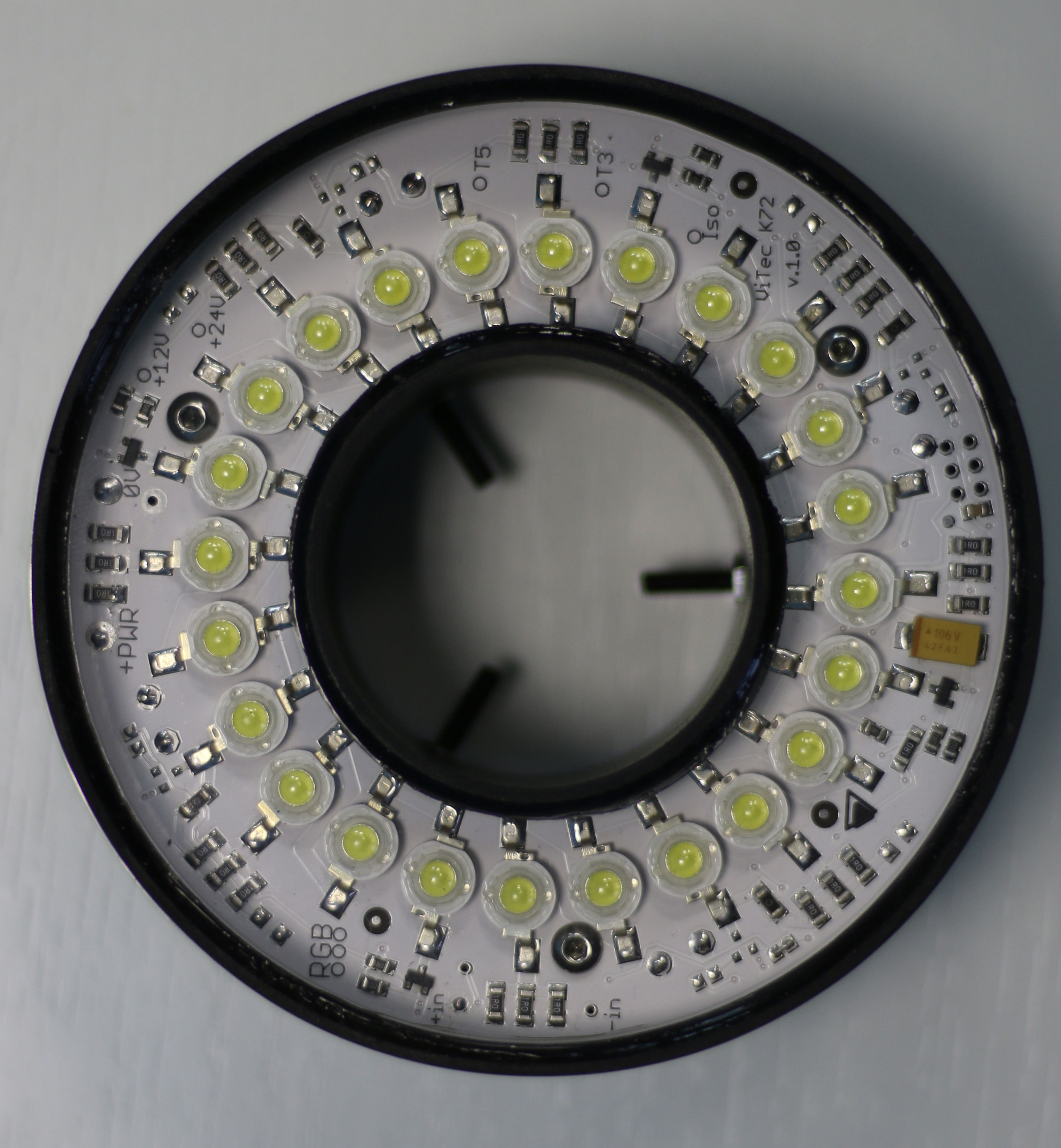

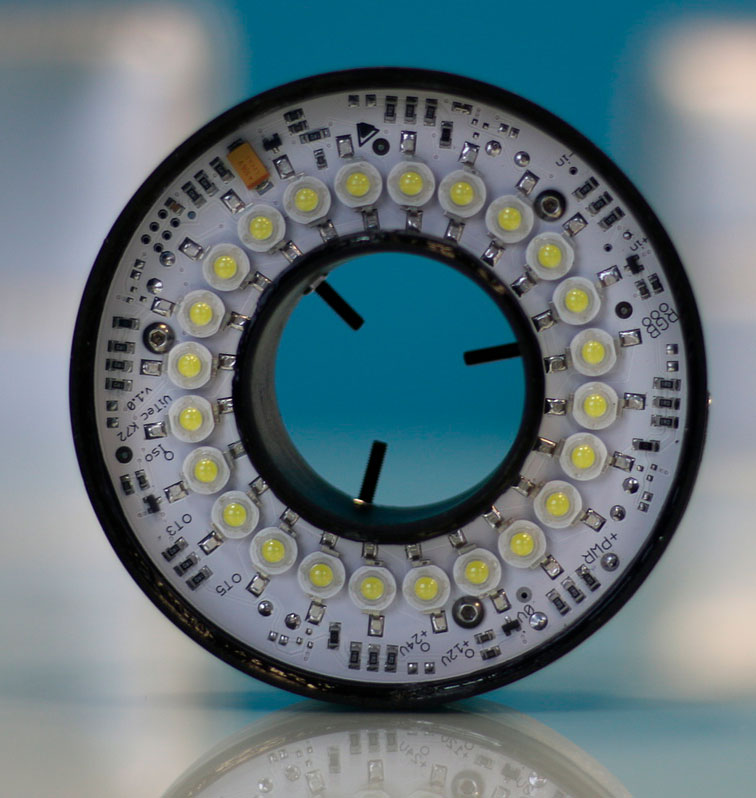

Отличительной особенностью модулей К72 и является их конструкция, которая позволяет получить изображение в отраженном свете, без образования теневых зон. Круговое освещение охватывает широкий спектр применения благодаря своей универсальности, но данный тип подсветки может вызвать блики на отражающих частях объекта.

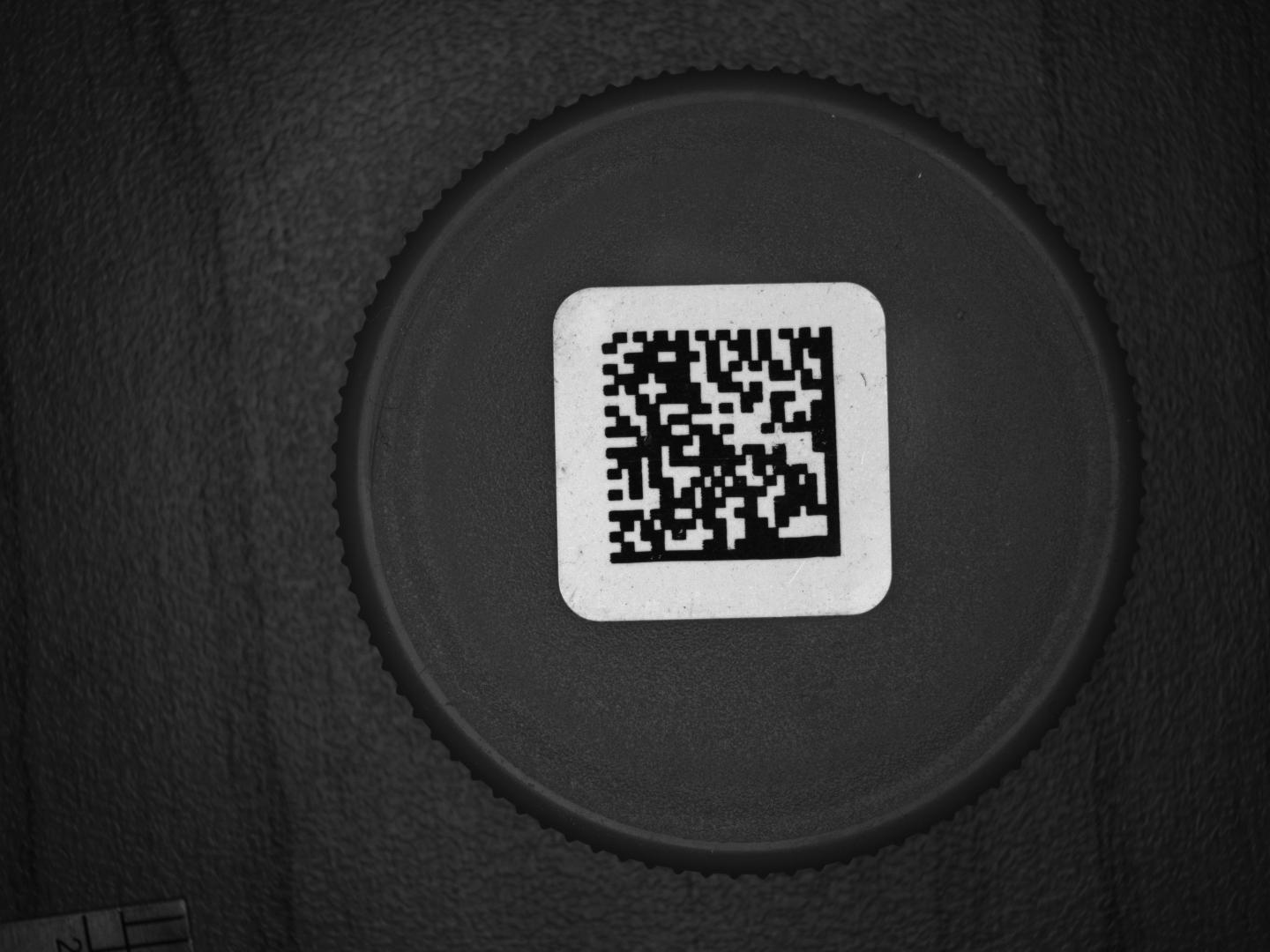

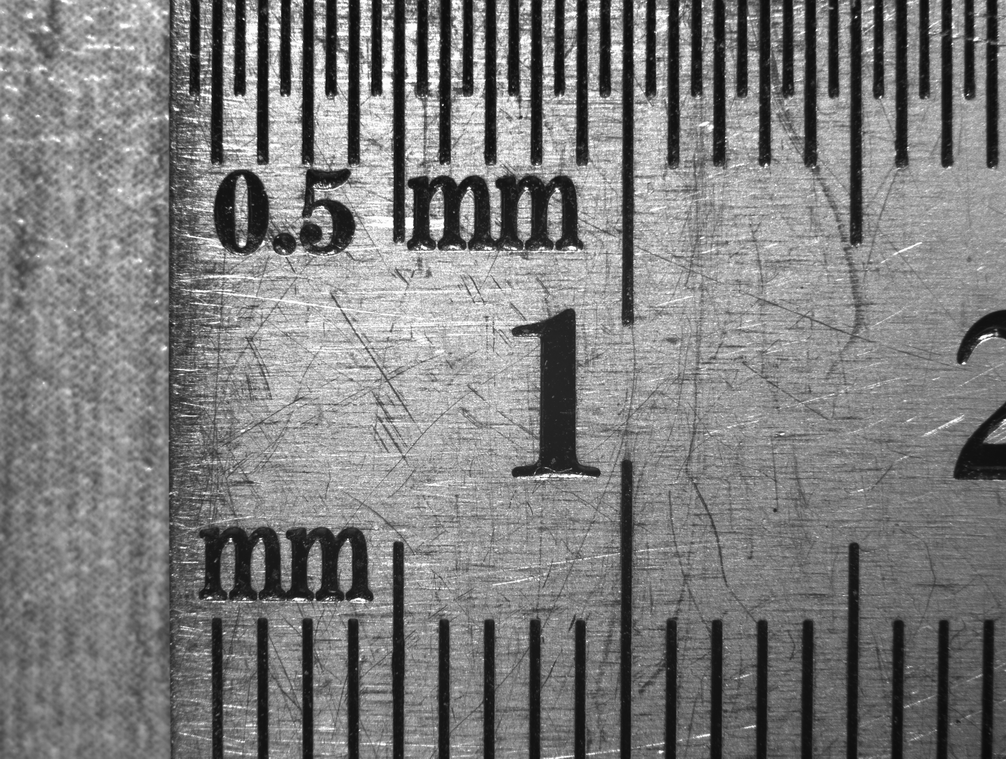

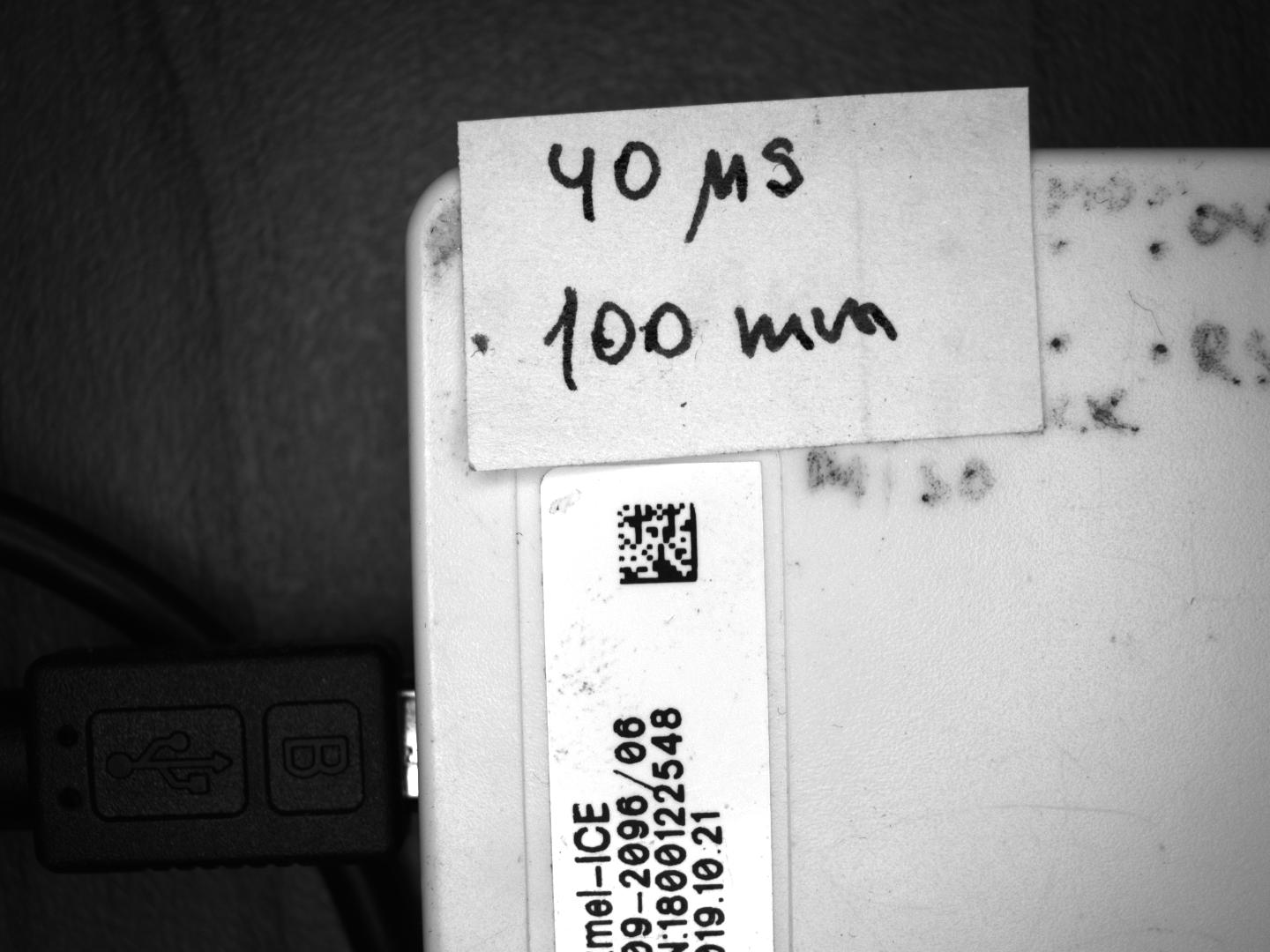

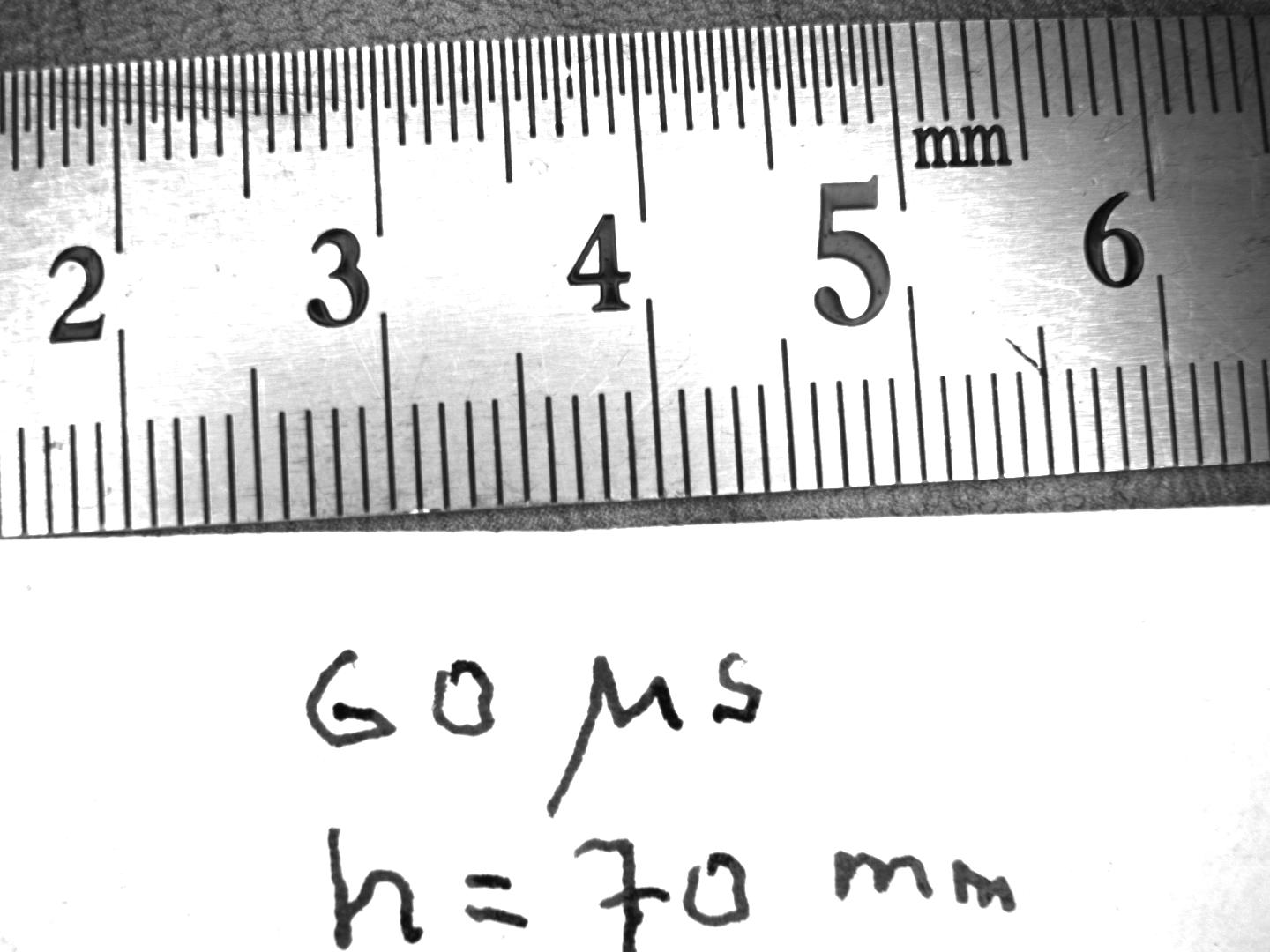

Оптимальное рабочее расстояние - до 0.3 м. На расстояниях порядка 0.1 м позволяет получать качественные изображения на экспозиции 10-30 мкс.

Основные характеристики К72:

  • Мощность в импульсе не менее 72 Вт;
  • Длительность импульса подсветки 3-1600 мкс;
  • Дрожание фронта включения (суффикс «Т*») не более 1 мкс;
  • Дрожание фронта включения (суффикс «Г») не более 20 мкс;
  • Скважность импульсов подсветки не менее 8;
  • Управление – ТТЛ, ОК npn
  • Напряжение питания 24 В±10%;
  • Потребляемый ток в режиме покоя не более 20 мА;
  • Макс. управляющий ток (для исполнения с суффиксом Г) – 50 мА;
  • Габариты модуля Ø 105 × 45 мм
Модули могут быть изготовлены со светоизлучающими диодами следующих цветов:
  •    Инфракрасный — длина волны 730, 850 или 940 нм;
  •    Красный — длина волны 620-630 нм;
  •    Зелёный — длина волны 520-530 нм;
  •    Синий — длина волны 440-450 нм;
  •    Белый — с цветовой температурой 5000К

Возможна установка молочного рассеивателя, повышающего равномерность светового потока, но снижающего интенсивность. В комплекте поставляется кабель длиной 5 м.
