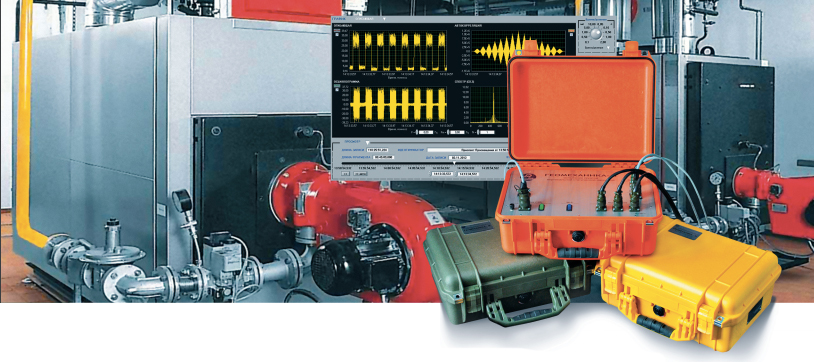

Основой мобильных измерительных комплексов и регистраторов, разрабатываемых нашей компанией, являются современные промышленные измерительные платформы компании National Instruments (США): CompactRIO, Compact DAQ, и PXI/PXI Express. Выбор платформы определяется типом и количеством измерительных каналов, а также требованиями к конструктиву и условиям эксплуатации.
Надежное выполнение программы регистрации гарантируется ее выполнением под управлением операционной системы жесткого реального времени. Для реализации синхронизации многоканальных измерений применяются специализированные технологии, в том числе ПЛИС (FPGA).

Регистрация измерительных и расчетных параметров производится на локальном твердотельном накопителе или на жестком диске портативного компьютера.
•    подготовка к работе: конфигурирование измерительных каналов, ввод констант, коэффициентов и выбор формул расчета параметров, проверка целостности измерительных каналов, поверка/калибровка измерительных каналов
с выводом соответствующего протокола, конфигурирование системы отображения.
•    регистрация: запуск/останов измерений, вычисление расчетных параметров на основании заданных формул расчета
и коэффициентов, запись измерительных и расчетных параметров согласно конфигурации.
•    обработка результатов: работа с базой данных записей, воспроизведение и анализ записей, формирование и печать протоколов по заданным формам, архивирование документации с результатами испытаний.

По желанию Заказчика измерительные комплексы и регистраторы могут поставляться с методикой калибровки, утвержденной «Тест СПб» или «ВНИИМ им. Менделеева» или методикой поверки для регистраторов, разработанных на базе серийно выпускаемого нашей компанией измерительного комплекса К-5101, который занесен в реестр средств измерений.

В качестве регистрируемых параметров могут быть любые аналоговые или цифровые сигналы, получаемые от измерительных датчиков, например:

 •   напряжение и сила постоянного и переменного тока;
 •   частота вращения;
 •   расход жидкостей и газов;
 •   давление жидкостей и газов;
 •   температура рабочей среды;
 •   сила механических деформаций;
 •   крутящий момент;
 •   вибрация.

Количество измерительных каналов разрабатываемых комплексов практически не ограничено,т.к. используемые аппаратные платформы позволяют создавать распределенные измерительные системы на базе нескольких регистраторов с синхронизацией измерений от внешнего сигнала.

В зависимости от требований, предъявляемых к конструктивному исполнению измерительных комплексов, они могут быть выполнены в различных вариантах: от настольного исполнения для работы в лабораторных условиях до защищенного от внешних воздействий при эксплуатации в полевых условиях.


Примеры реализации




Переносной многоканальный регистратор параметров электротехнических устройств
предназначен для контроля, регистрации и анализа процессов, возникающих при работе
электротехнических устройств, эксплуатируемых в тоннелях и на станциях, в том числе и в
рельсовых цепях. измерительный блок регистратора реализован на платформе N1 CompactRIO;
и размещен в специальном кейсе для транспортировки со степенью защиты IP 67.APM 19
оператора реализовано на базе портативного промышленного компьютера.





Автоматический программно-аппаратный комплекс «Геомеханика-М» предназначен для
испытаний грунтов вертикальной статической нагрузкой штампом, управления
пневматическим оборудованием на основе заданной программы опыта, а также для
регистрации и последующей обработки измерительных данных опыта. Измерительный
комплекс предназначен для эксплуатации в полевых условиях в составе передвижной
испытательной лаборатории. Испытания проводятся по заданной программе в автоматическом
режиме.




Портативный комплекс «РЭС-4» создан на двое NI PXI; и предназначен для измерения,
регистрации и анализа электромеханических процессов в судовых электроэнергетических
системах в условиях строящихся и сдающихся заказов. Конструктивно комплекс реализован
в двух вариантах, мобипьное исполнение в ударопрочном пластиковом корпусе и
лабораторный вариант в настольном шкафу 19”. Комплекс имеет двухуровневую
архитектуру, верхний уровень реализован на базе персонального компьютера.




Система предназнанена для автоматизированного дозирования сыпуних материалов
управляя клапаном дозатора на основании обратной связи от цифровых весов, система
оптимизирует работу фасовочных и упаковочных машин с ручным управлением клапана
дозатора. Комплекс построен на платформе CompactRIO. Пользовательский интерфейс и ПО
для статистической обработки и анализа полученных данных реализованы на планшетном
компьютере, взаимодействующем с контроллером по интерфейсу WiFi.




Регистратор смешанных сигналов разработан для решения задач, связанных с
видеорегистрацией и анализом быстропротекающих процессов, и производит синхронную
регистрацию аналоговых, дискретных и видеосигналов. Конструктивное исполнение
регистратора может быть реализовано как в стационарном, так и в транспортируемом варианте.
Промышленные видеокамеры, используемые в составе регистратора, оснащены
специализированными высокопроизводительными интерфейсами USB Vision и Camera Link.
