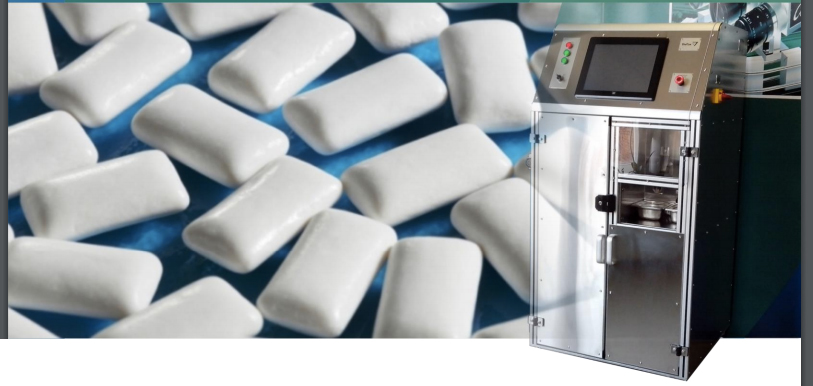

ПАК «Вишера» служит для определения бесконтактным способом трехмерной геометрии, обнаружения дефектов поверхности (пузырей, сколов, наплывов и др.) объектов различных цветов.


Назначение


* Бесконтактное измерение геометрии объектов при помощи телецентрических объективов OptoEngineering, подсветок различной модификации, 3D-сканера Sick Ranger. Телецентрическая пара в совокупности с современными цифровыми камерам Basler обеспечивает высокую точность измерения геометрических параметров объектов, принцип лазерной триангуляции обеспечивает высокую точность и скорость сканирования
поверхности объектов различного цвета.
*    Роботизированная система подачи позволяет работать с объектами различных размеров и форм,
*    Отсутсвие контакта рук оператора с исследумыми образцами исключает санитарный брак
*    Графический интерфейс оператора используется для задания рабочих параметров и отображения результатов
*    На основании полученных данных о геометрических параматрах объектов произволится статистический анализ, построение графиков и гистограмм
*    Комплекс оснащается коммуникационным интерфейсом для обмена данными с информационной системой предприятия.


Стоимость «Вишера»

Измерение геометрии таблеток, базовое исполнение - от 40 000 €*
Измерение геометрии таблеток, включая роботизированную систему подачи - от 70 000 €*

Стоимость указана без учета НДС.Не является публичной афертой.
Комплектация может быть изменена по требованию заказчика.


Состав комплекса и программного обеспечения



Подсистема роботизированной подачи объекта на базе роботов Epson
Промышленное исполнение
Точное позиционирование объекта
Исключен контакт рук оператора с объектом
Синхронизация с конвейером подачи




Подсистема измерения геометрии объекта на базе цифровых камер Basler
Разрешение: 5 Мпикс
Размеры: 29х29х29х41 мм
Интерфейсы: USB 3.0 Vision, GigE Vision




Подсистема измерения высоты объекта на базе бителецентрической пары OptoEngineering
Подходит для 5 Мпикс камеры с матрицей 2/3"
Высокая точность измерения
Высокая телецентричность
Промышленное исполнение




Подсистема пользовательского интерфейса "Вишера"
Безопасность: парольная аутентификация, права доступа
Удобство: сенсорное управление, графический интерфейс
Настройка: номинальные значения размеров получаются из технологической линии
Статистика: сохранение статистики по каждой измеряемой партии, создание отчетов



Документы

Vishera.pdf

Размер файла: 1.34 МБ
