Контроллер формирует импульсы синхронизации для управления затворами камер и подсветками. Для этого предусмотрены 6 выходов типа открытый коллектор.
Контроллер имеет от 1 до 3 (типовой - 2) гальваноразвязанных, в т.ч. между собой, быстродействующих (1-2 мкс) входов для подключения сигналов амплитудой 4...30В, в т.ч. RS-422 от линейных камер, TTL, HTL, датчиков npn и pnp, энкодера. Частота следования импульсов энкодера - не более 8 кГц.
3 режима работы:
- синхронизация от сигнала с внешних датчиков;
- режим простоя (для энкодера);
- синхронизация по временной задержке;
В режиме работы от внешних датчиков/энкодера доступно 6 каналов, до 250 заданных номеров импульсов энкодера суммарно на все каналы.
Программирование и мониторинг состояния через COM-порт (RS-232 и TTL)
Пример применения - контроль печати этикеток или марок "Честный знак", до 6 ручьёв по 40 кадров на каждый оборот печатного вала в заданных местах. В качестве осветителей могут использоваться Л36, К72, А1905-А1910 производства ООО "Витэк" или другие быстродействующие импульсные осветители с управлением выходом npn.
Встроенное ПО контроллера может быть обновлено "в поле". Возможна доработка ПО под требования заказчика.

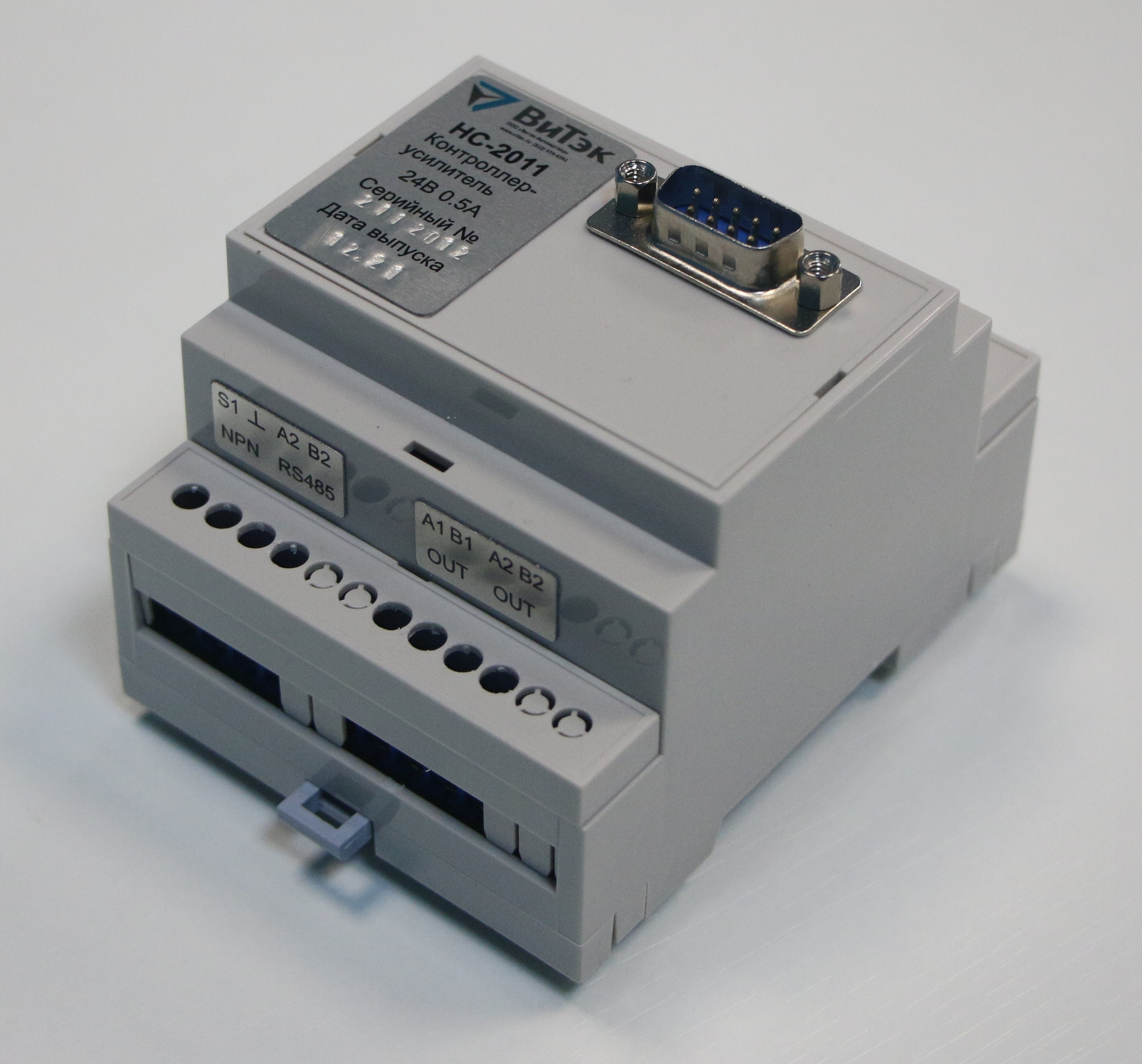

Семейство контроллеров НС-2011 - упрощённый вариант хорошо зарекомендовавшего себя НС-2012 для решения простых задач автоматизации на скоростях в десятки кГц, где ПЛК широкого применения пасуют: деление частоты энкодеров, формирование сложных последовательностей импульсов с длительностями в десятки микросекунд.
Контроллер для управления моторизованным приводом. НС-1802
Рекомендуемый комплект:
- камера машинного зрения LUCID
- объектив
- моторизированный привод объектива (БИК)
- контроллер НС-1802
